Регулятор МТР-8Н
Регуляторы МТР-8Н относятся к новому классу высокотехнологичных цифровых регуляторов. Устройства этого типа разработаны с целью эффективного управления технологическими процессами в разных областях промышленности.
Модули регулирования МТР-8Н используются как для автономного управления отдельными технологическими процессами, так и для комплексного применения в составе АСУТП разных секторов промышленности. Это могут быть предприятия энергетического сектора, металлургии, химической или пищевой промышленности. Конструкционное исполнение регуляторов МТР-8Н позволяет эффективно использовать их при построении систем предупредительной и аварийной сигнализации, защиты электромеханического и электрического оборудования, а также систем визуализации параметров технологических процессов.
Функциональные возможности
- измерение до 8-ми входных параметров физических величин, контролируемых унифицированными датчиками;
- преобразование измерительных сигналов и визуализация значения физических величин на цифровом индикаторе;
- замер влажности среды и определение разности текущей и средней величины контролируемых параметров;
- формирование исполнительных сигналов для регулировки, по заданному пользователем закону, внешними исполнительными механизмами;
- формирование сигналов 2-уровневой технологической сигнализации, свидетельствующей о приближении к опасной эксплуатационной зоне, а также о выходе контролируемыми параметрами за установленные пределы.
Конструкционные особенности
Регулятор МТР-8Н реализован в виде блочного устройства, закрепляемого на стандартной DIN-рейке. Все функциональные и коммутационные элементы расположены на лицевой стороне устройства.

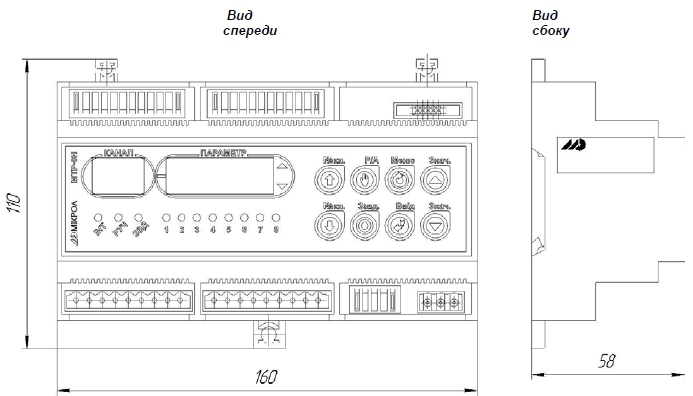

Схема габаритных размеров регулятора МТР-8Н
Функциональная панель имеет в своем составе цифровые дисплеи визуализации данных измерений, индикаторы технологической сигнализации для соответствующих каналов, индикаторы, информирующие о состоянии цифрового регулятора и функциональные кнопки конфигурирования устройства. По периметру функциональной панели регулятора МТР-8Н расположены пружинные клеммы для подключения внешних соединений.

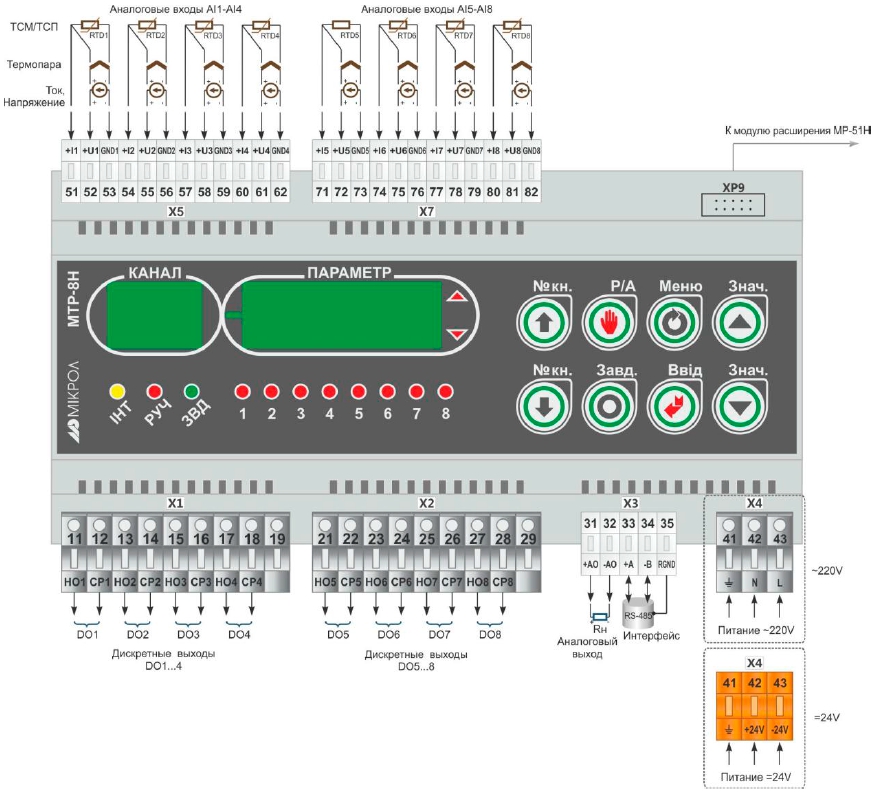

Схема внешних соединений МТР-8Н
Технические характеристики
Число аналоговых входов: |
8 |
Значение числа аналоговых выходов: |
|
-для базовой модели регулятора: |
1 |
-для модели с модулем расширения: |
4 |
Значение показателя точности индикации: |
0,01 % |
Количество разрядов на числовом индикаторе: |
4 |
Значение количества дискретных входов: |
|
-для базовой модели: |
0 |
-для модели с модулем расширения: |
16 |
Максимальная сила входного тока: |
0,01 А |
Величина напряжения питания: |
~100÷242 В =18÷36 В |
Предельный показатель мощности потребления: |
6,5 Вт |
Максимальный потребляемый ток при U=24 В: |
0,25 А |
Показатели габаритов: |
11,0x16,0x5,8 см |
Максимальное значение веса: |
500 гр. |
Обозначение при заказе
При заказе обозначается: МТР–8Н–AA–E–D–U, где:
- AA - код входа:
- 01 - От 0 мА до 5 мА,
- 02 - От 0 мА до 20 мА,
- 03 - От 4 мА до 20 мА,
- 04 - От 0 В до 10 В,
- 05 - ТСМ 50М, W100=1,428, от минус 50°С до 200°С,
- 06 - ТСМ 100М, W100=1,428, от минус 50°С до 200°С,
- 07 - ТСМ гр.23, W100=1,426, от минус 50°С до 180°С,
- 08 - ТСП 50П, W100=1,391, от минус 50°С до 650°С,
- 09 - ТСП 100П, W100=1,391, от минус 50°С до 650°С,
- 10 - ТСП гр.21, W100=1,391, от минус 50°С до 650°С,
- 11 - От 0 мВ до 75 мВ,
- 12 - От 0 В до 1 В,
- 20 - ТЖК (J), от 0°C до 1100°C,
- 21 - ТХК (L), от 0°C до 800°C,
- 22 - ТХКн (E), от 0°C до 850°C,
- 23 - ТХА (K), от 0°C до 1300°C,
- 24 - ТПП10 (S), от 0°C до 1600°C,
- 25 - ТПР (B), от 0°C до 1800°C,
- 26 - ТВР-1 (А-1), от 0°C до 2500°C.
- E - код выходного унифицированного аналогового сигнала (базовой модели):
- 1 – От 0 мА до 5 мА,
- 2 – От 0 мА до 20 мА,
- 3 – От 4 мА до 20 мА,
- 4 – От 0 В до 10 В.
- D - тип выходных дискретных сигналов:
- Т - транзисторные выходы,
- Р - релейные выходы.
- U - напряжение питания:
- 220 – 220 В переменного тока,
- 24 – 24 В постоянного тока.
