Патрон к предохранителю ПСН –это одна из его частей. ПСН необходим для безопасности на внешних электрических установках. Патрон может обезопасить от замыкания в электрической цепи.

Принцип работы

При превышении напряжения, которое признано допустимым, легкоплавкая вставка разрушается и подвижная часть предохранителя откидывается под воздействием пружины. После этого проводник перемещается во внутрь виниловой трубки. В следствии действия температуры от электрической дуги эта трубка сгорает и выделяет поток газа. При срабатывании устройство воспроизводит хлопок. Предохранитель после это можно подзарядить и повторно использовать. Есть также возможность замены наконечника, который сгорел и после этого устройство может снова работать.

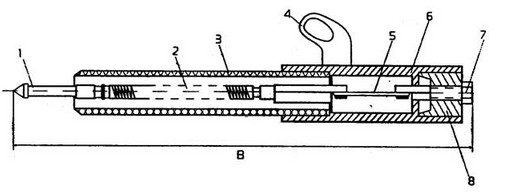

рис. 1 - Конструкция патрона к предохранителю ПСН

Патрон предохранителя ПСН включает (рис.1):

1. конусный наконечник;
2. гибкую связь;
3. винипластовую (дугогасящеюся) трубку
4. ушко;
5. плавкую вставку;
6. стальной корпус;
7. контактный болт;
8. стальную пробку.

Технические характеристики
