Плоский нагреватель ЭНПлМ

Плоский нагреватель ЭНПлМ предназначен для нагревания металлических плоских поверхностей и применяемый в качестве комплектующих изделий в промышленных установках (например, литейных пресс-форм).

Конструкция

Плоский нагреватель состоит из защитных слоев миканита и нагревательной (резистивной) ленты, которая намотана на слой миканита. Корпус нагревателей выполнен из нержавеющей листовой стали  марки AISI.

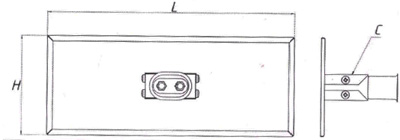

Рис.1. Схема нагревателя ЭНПлМ

Монтаж электронагревателей к нагреваемому материалу обьекта необходимо осуществлять с помощью монтажных болтов обеспечивающих плотный контакт. При монтаже следует учитывать, что электронагреватели при работе не должны соприкасаться друг с другом, минимально допустимое расстояние между электронагревателями - 5 мм. Монтаж электронагревателей должен осуществляться таким образом, чтобы активная часть нагревателя плотно контактировала с нагреваемой поверхностью.

Все токоведущие части следует защитить от случайного прикосновения и попадания влаги.

Подключения электронагревателя необходимо выполнить через средства автоматического отключения в аварийном режиме или через индивидуальные плавкие вставки, исключающие возгорание при перегрузке и коротком замыкании в цепи питания.

Все монтажные и демонтажные работ проводятся при снятом напряжении.

Технические характеристики
