Насосы шестеренные серии Г применяются в гидросистемах тракторов, сельскохозяйственных и других машин. Насосы конструктивного исполнения «Г» изготавливаются со сквозным равнопрочным корпусом, исключающим возможность перекоса качающего узла, что обеспечивает стабильную работу насоса на протяжении всего срока службы.
Технические характеристики
|
Наименование |
Группа по рабочему объему |
||||||||
|
2 (4...16 см3/об) |
|||||||||
|
Рабочий объем, см3/об |
4,5 |
6,3 |
8,2 |
10 |
11,3 |
12,5 |
14 |
15 |
16 |
|
Номинальное давление, МПа |
16 |
||||||||
|
Максимальное кратковременное давление, МПа |
21 |
||||||||
|
Максимальное пиковое давление, МПа |
25 |
||||||||
|
Максимальная частота вращения, мин-1 |
3600 |
||||||||
|
Минимальная частота вращения, мин-1 |
500 |
||||||||

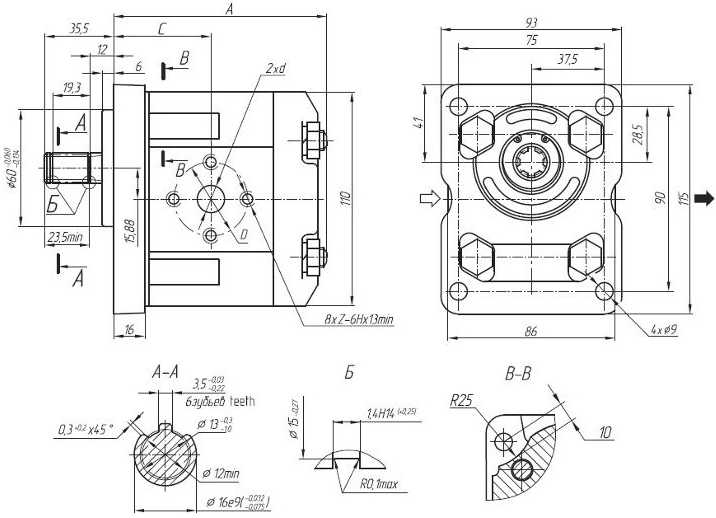

Рис.1 - габаритные размеры шестеренных насосов НШ серии Г
Размеров насосов НШ серии Г
|
Код рабочего объема |
Габаритные размеры, мм |
||||
|
A |
C |
d |
D |
Z |
|
|
4 |
133 |
39.5 |
12 |
32 |
M6 |
|
6 |
138 |
45 |
12 |
3 |
M6 |
|
8 |
143 |
46.5 |
12 |
38 |
M8 |
|
10 |
143 |
48 |
14 |
38 |
M8 |
|
11 |
145 |
49 |
14 |
38 |
M8 |
|
12 |
148 |
49.5 |
14 |
38 |
M8 |
|
14 |
150 |
48 |
14 |
38 |
M8 |
|
15 |
151 |
51.5 |
16 |
38 |
M8 |
|
16 |
153 |
52.5 |
16 |
38 |
M8 |
