Насос НШМ

Цена по запросу

Артикул:

9221

Описание
Гарантии

Насосы НШМ могут использоваться как для перекачки масла, нефти, также позволяют производить подачу мазута в котлах. Рабочая жидкость должна иметь температуру в диапазоне: +10 – +70 °С.

Технические характеристики

Наименование параметра	Значение параметров для типоразмеров
Наименование параметра	НШМ- 37,5/2,5	НШМ- 30/6	НШМ- 22/2,5	НШМ- 19,5/4	НШМ- 6,3/25	НШМ- 4,0/25	НШМ- 2,5/6	НШМ- 1,6/16
Подача, м³/час (л/с), не менее	37,5 (10,4)	30,0 (8,3)	22,0 (6)	19,5 (5,4)	6,3 (1,75)	4,0 (1,1)	2,5 (0,6)	1,6 (о,4)
Давление на выходе из насоса, МПа (кгс/см²⁾, не более	0,25 (2,5)	0,6 (6)	0,25 (2,5)	0,4 (4)	2,5 (25)	2,5 (25)	0,6 (6)	1,6 (16)
Допустимая вакууметричная высота всасывания, м	5	5	5	5	5	5	5	5
Частота вращения, с-11 (об/мин)	16,3 (980)	16,3 (980)	12,1 (730)	16,3 (980)	24 (1450)	24 (1450)	16,3 (980)	24 (1450)
Мощность насоса, кВт, не более	6,7	10	6	5	5,4	3,6	0,8	1 ,2
Мощность электродвигателя,кВт, не более	11	15	11	7,5	7,5	5,5	2,2	1 ,5
КПД насоса в агрегате, %, не менее	49	60	35	50	81	81 ,5	56	60
Вес насоса, кг, не более	93	9	93	53	17	16	16	15,4
Вес агрегата, кг, не более	264	291	310	166,5	98	80,5	68,7	45,2

Насосы НШМ - 37,5/2,5, НШМ - 30/6, НШМ - 22/2,5, НШМ - 19,5/4

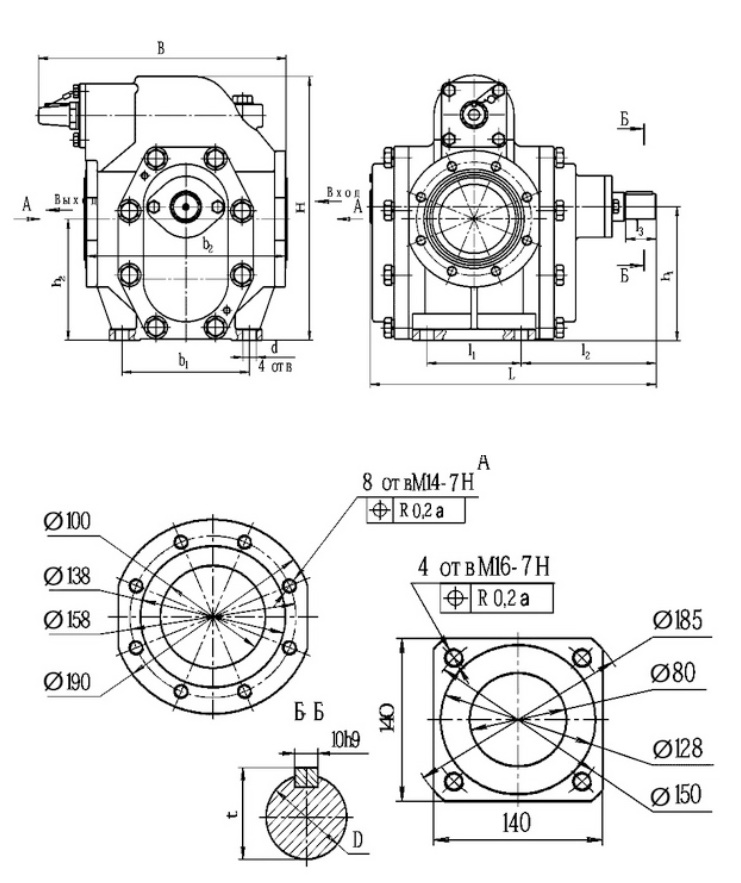

рис. 1 - Габаритные и соединительные размеры НШМ - 37,5/2,5, НШМ - 30/6, НШМ - 22/2,5, НШМ - 19,5/4

Тип насоса	L	l1	l2	l3	В	b1	b2	Н	h1	h2	d	D	t
НШМ-37,5/2,5	395	130	187	42	349	180	280	370	187	170	19	35	38
НШМ-30/6
НШМ-2 2/2,5
НШМ-19,5/4	340	90	172	36	310	180	230	310	160	125	14	32	35

Габариты НШМ - 6,3/25, НШМ - 4,0/25, НШМ - 2,5/6, НШМ - 1,6/16

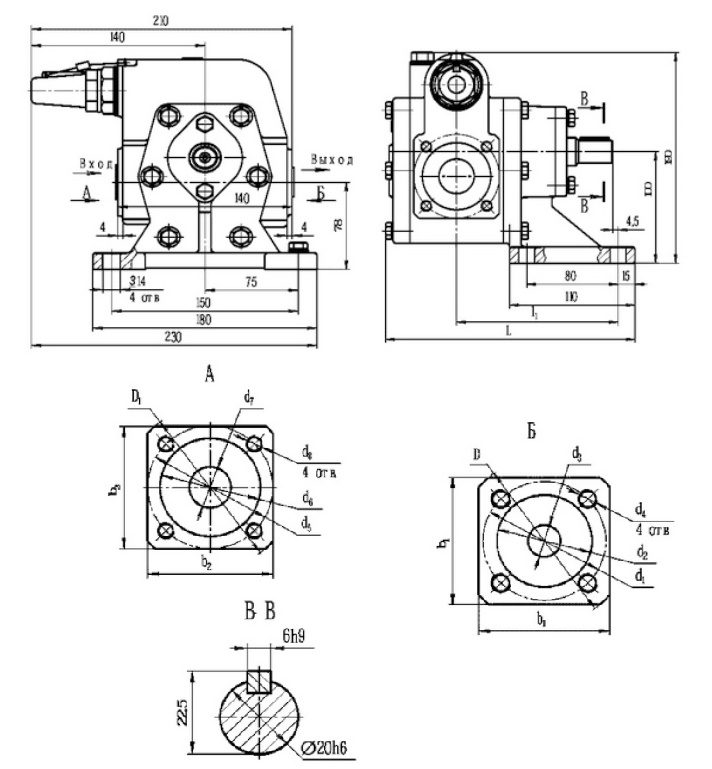

рис. 2 - Габариты НШМ - 6,3/25, НШМ - 4,0/25, НШМ - 2,5/6, НШМ - 1,6/16

Тип насоса	L	l1	b1	b2	D	D1	d1	d2	d3	d4	d5	d6	d7	d8
НШМ - 6,3/25	270	168	105	110	135	140	100	78	32	М16	110	90	50	М12
НШМ - 4,0/25	245	155	105	100	135	130	100	78	32	М16	100	80	40	М12
НШМ - 2,5/6	245	155	105	100	135	130	100	78	32	М16	100	80	40	М12
НШМ - 1,6/16	218	141,5	80	75	105	100	75	58	20	М12	75	60	25	М10
