Насос Г11-22, Г11-23, Г11-24, Г11-25
Насосы Г-11-2 предназначены для того, чтобы обеспечить нагнетание минерального масла (давление 2,5 МПа) в смазочные системы станков. Минеральное масло с вязкостью в пределах от 17 до 400 мм2/с используют насосы типа Г-11-2 в различных модификациях.
Технические характеристики
|
Значение параметров для типоразмеров |
||||||||
|
Наименование параметра |
Г11-22А |
Г11-22 |
Г11-23А |
Г11-23 |
Г11-24А |
Г11-24 |
Г11-25А |
Г11-25 |
|
Рабочий объем, см3 |
11,2 |
16,0 |
22,4 |
32,0 |
40,0 |
56,0 |
80,0 |
100,0 |
|
Номинальная подача, |
0,2 (12,3) |
0,3 (18) |
0,44 (26) |
0,64 (38) |
0,86 (51,5) |
1,22 (73) |
1,5 (105) |
2,22 (133) |
|
Номинальная мощность |
0,93 |
1,3 |
1,7 |
2,3 |
2,9 |
4,0 |
5,7 |
7,1 |
|
Масса, кг не более |
7,0 |
10,0 |
14,5 |
21,0 |
||||

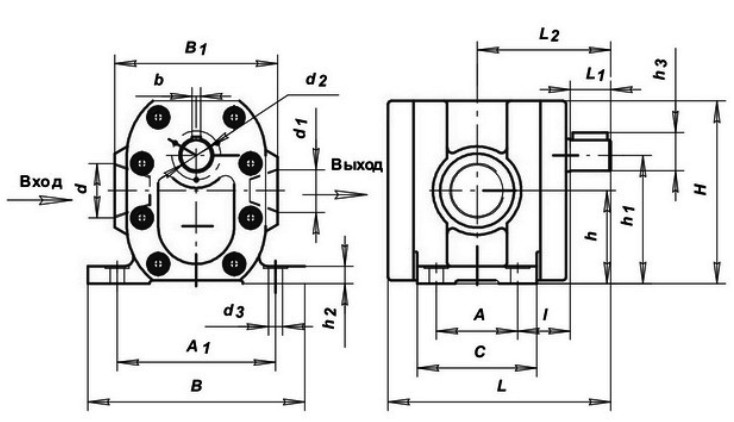

рис. 1 - Габариты насосов Г-11-2
|
Типоразмеры |
Обозначения размеров |
||||||||||||||||
|
L |
В |
Н |
h |
d |
d1 |
B1 |
b |
h2 |
А1 |
h1 |
А |
С |
L |
d3 |
L |
h2 |
|
|
Г11-22А Г11-22 |
125 |
130 |
115 |
60,5 |
КЗ/4" |
К1/2" |
94 |
5 |
16 |
110 |
80 |
38 |
62 |
35 |
9 |
23 |
16 |
|
Г11-23А Г11-23 |
155 |
140 |
130 |
67 |
110 |
6 |
16 |
114 |
90 |
60 |
85 |
30 |
18 |
||||
|
Г11-24А Г11-24 |
180 |
180 |
150 |
74 |
К, 1/4" |
КЗ/4" |
135 |
6 |
16 |
146 |
100 |
63 |
100 |
46 |
13 |
30 |
22 |
|
Г11-25А Г11-25 |
205 |
200 |
175 |
85,5 |
К, 1/2" |
К, 1/4" |
155 |
8 |
17 |
166 |
118 |
75 |
110 |
40 |
28 |
||
