Насос НП 500
Насосы НП 500 используются при необходимости подачи смазочных масел для трущихся поверхностей машин. Подача масел происходит за счет влияния номинального давления, которое составляет 50 Мпа. Масло должно отвечать следующим требованиям, для подачи используя насосы данного типа - это минеральное масло вязкость которого находиться в диапазоне 10-1500 мм2/с .
Конструкция

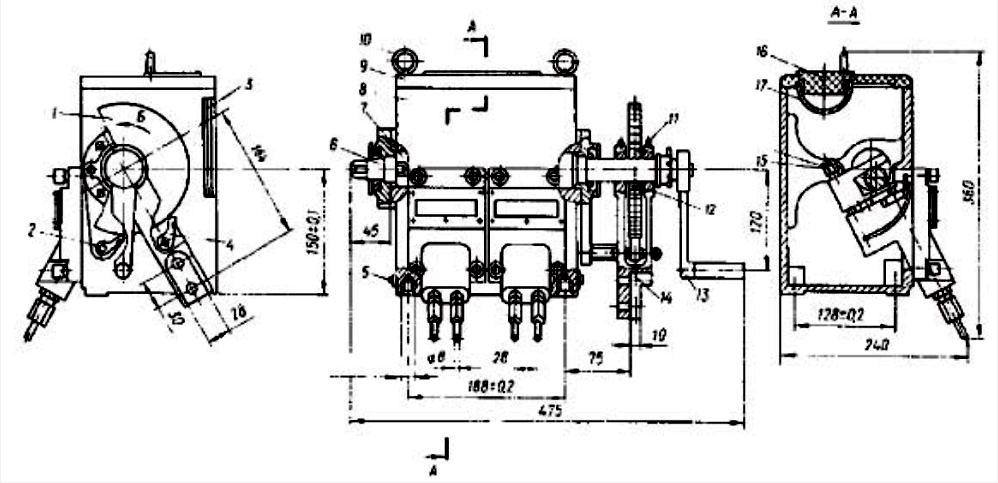

рис. 1 - Насос с четырьмя отводами и качательным приводом, расположенным справа
Насос НП 500 с четырьмя отводами (рис.1) включает:
1 - колесо храповое; 2 - собачка обратная; 3 - стекло масломерное; 4 - собачка рабочая; 5 - пробка; 6 - валик; 7 - вал коленчатый; 8 - корпус; 9, 16 - крышка; 10 - рым-болт; 11 - масленка; 12 - шпонка; 13 - рычаг ручного привода; 14 - рычаг; 15 - толкатель; 17 - фильтр; *4 отв.

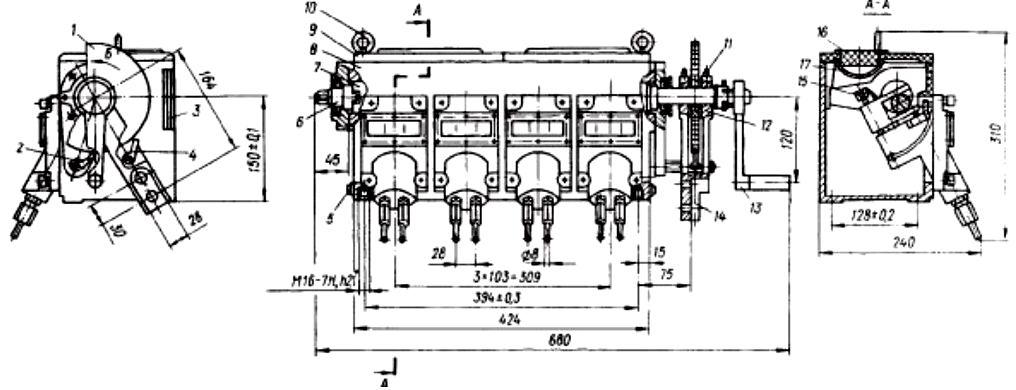

рис. 2 - Насос с восемью отводами и качательным приводом, расположенным справа
Насос НП 500 с восемью отводами включает:
1-колесо храповое; 2 - собачка обратная; 3 - стекло масломерное; 4 - собачка рабочая; 5 - пробка; 6 - валик; 7 - вал коленчатый; 8 - Корпус; 9, 16 - крышка; 10 - рым-болт; 11 - масленка; 12 - шпонка; 13 - рычаг ручного привода; 14 - рычаг; 15 - толкатель; 17 - фильтр; *4 отв.

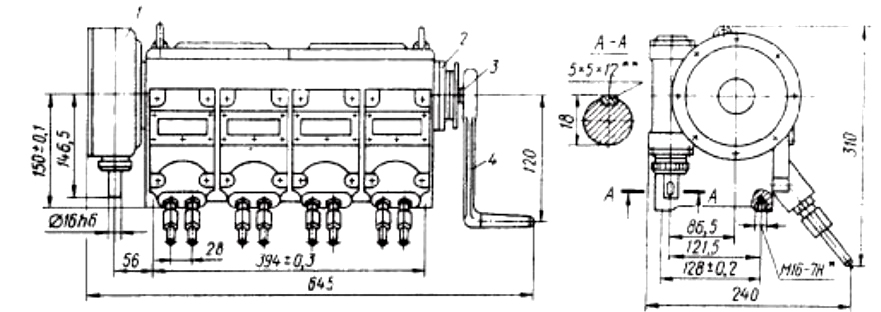

рис. 3 - Насос с восемью отводами и вращательным приводом, расположенным слева
Насос НП 500 с восемью отводами и вращательным приводом, расположенным слева состоит из:
1 - редуктора; 2 - фланца; 3 - валика; 4 - рычага; *4 отв, глуб. 21; **шпонки.
Технические характеристики
|
Наименование параметров |
Норма для исполнения |
||
|
11-4 12-4 |
11-8 12-8 |
21-8 22-8 |
|
|
Номинальное давление, МПа |
50 |
||
|
Количество отводов |
4 |
8 |
8 |
|
Номинальный рабочий объем нагнетательного элемента одного отвода, см3 |
0,32±3% |
||
|
Номинальный подаваемый объем смазочного материала в один отвод за один оборот распределительного вала, см3, не менее |
0,2 |
||
|
Диапазон регулирования объема, подаваемого в отвод за оборот распределительного вала, см3 |
0 - 0,2 |
||
|
Диапазон частот вращения распределительного вала, с-1 (об/мин) |
0,063 - 0,160 (3,78 - 9,60) |
||
|
Передаточное число редуктора |
- |
- |
1:100 |
|
Номинальная вместимость резервуара, дм3 |
4,0 |
6,3 |
6,3 |
|
Масса (без масла), кг, не более |
36 |
52 |
|
