Насос 50НР
Насосы 50НР служат для обеспечения нагнетания масла в гидравлическую систему оборудования, на которое они устанавливаются.
Функциональные возможности
С помощью 50НР формируют один или два потока рабочей жидкости с давлением не более 63 МПа. Насосные системы 50НС дополнительно могут формировать еще один поток, который образуется пластинчатым насосом. Предельное давление этого потока может составить 6,3 МПа.
Область использования
Основным предназначением насосов этого вида является использование в составе гидравлических систем общепромышленных установок, которые функционируют на давлении не более 63 МПа.
Эксплуатационные условия
Для функционирования радиально-поршневых насосов используется минеральное масло, тонкость фильтрации которого должна составлять 25 мкм для модификации 50НС и 40 мкм для модификации НР. Класс чистоты масла должен быть не хуже 14.
Установка насосов в рабочем месте может быть вертикальной или горизонтальной. Для тех исполнений, которые владеют рабочей камерой более 500 см3, расположение может быть только горизонтальным.
Технические характеристики
|
Название характеристики |
50НР-4 50НC-4 |
50НР-6,3 50НC-6,3 |
50НР- 50НC-8 |
50НР-10 50НC-10 |
50НР-14 50НС-14 |
50НР-16 50НС-16 |
50НР-32 50НС-32 |
50НР-63 50НC-63 |
|
Количество отводов |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
Номинальная подача радиально-поршневого насоса, л/мин |
5,5 |
8,6 |
11 |
13,2 |
19,3 |
22 |
44,1 |
80 |
|
Частота вращения, об/мин, номинальная |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
|
Частота вращения, об/мин, максимальная |
1800 |
1800 |
1800 |
1800 |
1800 |
1800 |
1800 |
1800 |
|
Частота вращения, об/мин, минимальная |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
|
Давление на выходе ном. / макс., МПа |
50 / 63 |
50 / 63 |
50 / 63 |
50 / 63 |
50 / 63 |
50 / 63 |
50 / 63 |
50 / 63 |
|
Давление на входе, МПа, минимальное |
-0,02 |
-0,02 |
-0,02 |
-0,02 |
-0,02 |
-0,02 |
-0,02 |
-0,02 |
|
Давление на входе, МПа, максимальное |
+0,05 |
+0,05 |
+0,05 |
+0,05 |
+0,05 |
+0,05 |
+0,05 |
+0,05 |
|
Коэффициент подачи, не, менее |
0,93 |
0,93 |
0,93 |
0,93 |
0,93 |
0,93 |
0,93 |
0,91 |
|
Масса насоса (без рабочей жидкости) 50НР / 50 НС, кг |
19 / 23,5 |
19 / 23,5 |
24 / 28,5 |
33 / 37,5 |
33 / 37,5 |
39 / 43,5 |
39 / 43,5 |
77 / 81,5 |
Характеристики двухотводных насосов
| Характеристика |
Насос 50НР8/2 |
Насос 50НР32/2 |
Насос 50НР63/2 |
|
Количество отводов |
2 |
2 |
2 |
|
Номинальная подача: общая / одного отвода / пластинчатого насоса, л/мин |
11 / 5,5 / 17,5 |
44,1 / 22 / 17,5 |
- |
|
Частота вращения, об/мин, номинальная |
1500 |
1500 |
1500 |
|
Частота вращения, об/мин, максимальная |
1800 |
1800 |
1800 |
|
Частота вращения, об/мин, минимальная |
300 |
300 |
300 |
|
Давление на выходе: радиально-поршневого ном. / макс. | пластинчатого мин. / макс., МПа |
50 / 63 | 2,5 / 6,3 |
50 / 63 | 2,5 / 6,3 |
50 / 63 | 2,5 / 6,3 |
|
Давление на входе, МПа, минимальное |
-0,02 |
-0,02 |
-0,02 |
|
Давление на входе, МПа, максимальное |
+0,05 |
+0,05 |
+0,05 |
|
Коэффициент подачи, не, менее |
0,93 |
0,93 |
0,91 |
|
Масса (без рабочей жидкости) 50НР / 50 НС, кг |
24 / 28,5 |
39 / 43,5 |
77 / 81,5 |

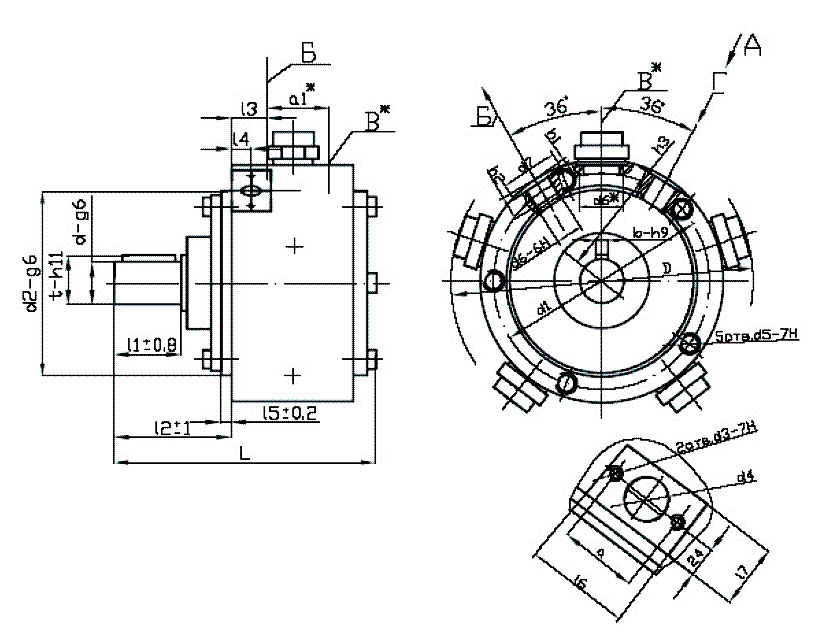

Рис. 1 - габаритные размеры насосов НР
- А – ось нагнетания первого отвода;
- В - ось нагнетания второго отвода;
- Г -ось всасывающего отверстия.
Модификации
Насосы могут изготавливаться в нескольких вариантах, отличающихся конструкцией и функциональными параметрами. Для обозначения их модификаций применяется следующая маркировка: 50НР(С)Х1Х2Х3Х4Х5.
- 50Н – указывает, что это устройство с номинальным выходным давлением 50 МПа;
- Р или С – указывает на радиально-поршневой или секционный тип конструкции;
- Х1 – величина объема поршневого насоса в см3;
- Х2 – число отводов (без обозначения – один отвод);
- Х3 – тип вращения (без обозначения – правое вращение);
- Х4 – погружное или непогружное исполнение;
- Х5 – тип климатического исполнения.
