Насос BF10, BF20
Насосы BF10, BF20 являются аксиально-поршневыми гидравлическими узлами, предназначенными для нагнетания жидкости в магистраль гидравлического оборудования и поддержания требуемого уровня рабочего давления. Устройства являются нерегулируемыми системами с наклонным блоком, обеспечиваемым возможность изменения объема рабочей камеры насоса.
Функционирование
Насосы аксиально-поршневые BF10, BF20 рассчитаны для превращения механической энергии, передаваемой от вращаемого приводного вала в гидравлическую энергию рабочей жидкости, которая под определенным давлением и с установленной подачей нагнетается в гидромагистраль оборудования. Подобного рода насосы нашли свое широкое применение для комплектации промышленного оборудования и различных машин, которые владеют в своей конструкции исполнительными механизмами, приводимыми в действие с помощью гидроприводов.
Особенности конструкции
Насосы аксиально-поршневые нерегулируемые BF10, BF20 владеют отказоустойчивой конструкцией, отличающейся простотой обслуживания и эксплуатирования. Устройства владеют надежным корпусом, выполненным из высокопрочного чугуна (BF20) или алюминиевого сплава (BF10), которые способны выдерживать рабочие давления до 450 бар. Блок цилиндров насоса производится из биметаллического сплава, что обеспечивает ему высокие показатели коррозиеустойчивости. В обеих моделях блок цилиндров расположен под углом к оси вала – 26° для BF10 и 40° для BF20.

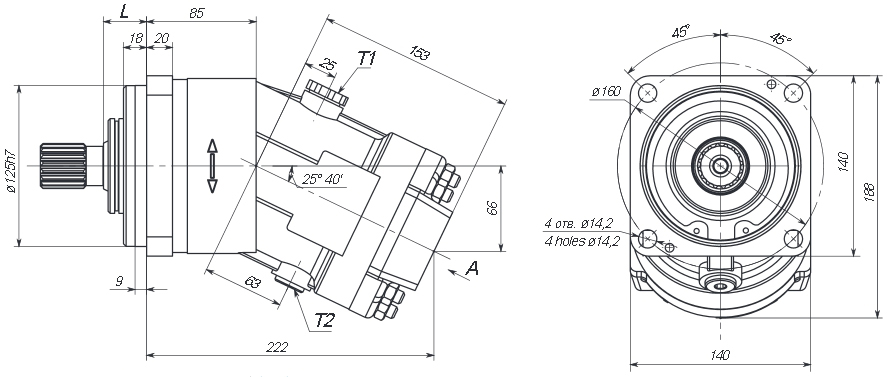

Рис.1 - схема габаритных размеров нерегулируемого насоса BF-10

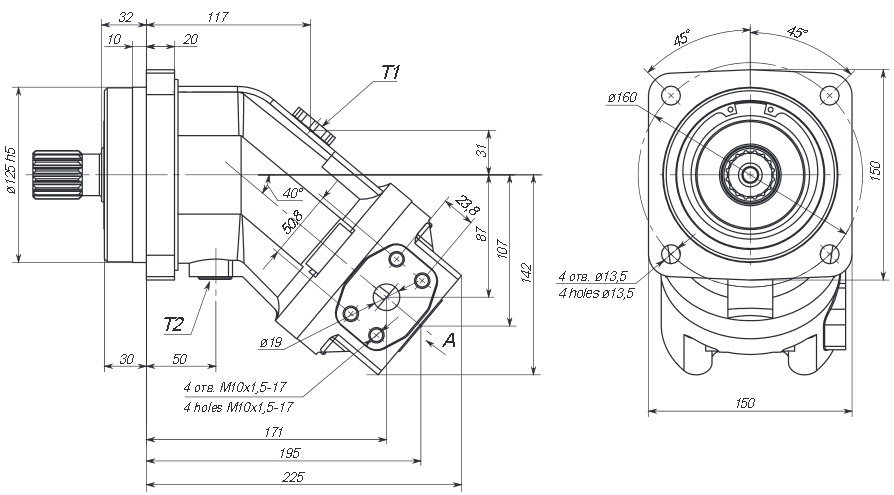

Рис. 2 - схема габаритных размеров насоса BF-20
* Габаритные размеры могут меняться в зависимости от объема. Детальная информация в прикрепленном документе.
Технические характеристики
|
Параметры / серия насоса |
BF10 |
BF20 |
|
Интервал значений рабочего объема насоса |
28…112 см3 |
56,1…106,7 см3 |
|
Интервал значений номинальных частот вращения ротора |
1200…1920 мин-1 |
1600…2000 миг-1 |
|
Интервал значений максимально допустимых частот ротора |
3000…4750 мин-1 |
3000…3750 мин-1 |
|
Подача технической жидкости |
79,5…224 л/мин |
179,5…320,1 л/мин |
|
Предельное давление в гидромагистрали |
42 МПа |
45 МПа |
|
Значение крутящего давления при номинальном давлении |
117,3…459,7 Н·м |
376,2…715,5 Н·м |
|
Вес сухого насоса |
9…29 кг |
18…32 кг |
