Насосы шестеренные 21НШ предназначены для дозирования и нагнетания расплавов поликапроамида и полиэтилентерефталата и применяется в машинах по производству химических нитей. В процессе вращения шестерен раскаленный сплав попадаем во впадины между зубьями из камеры всасывания, далее в камеру выдавливания и нагнетания и в фильерный комплект. Материал изделия отличается высокой износостойкостью.
Технические характеристики
|
Модификация насосов / параметр |
Масса, кг |
Перепад давления, МПа, на выходе из насосов с подачей, см3/об |
Частота вращения вала, об/ мин. |
Уровень рабочей температуры, °C |
Вязкость расплава, Па °C |
|
21НШ-250К1 |
39,5 |
0,6...20...15 30...250...6 |
5-40 |
260-280 |
150-350 |
|
21НШ-150К4 |
39 |
||||
|
21НШ-75К4 |
30 |
||||
|
21НШ-45К1 |
9,2 |
||||
|
21НШ-30К1 |
7,8 |
||||
|
21НШ-20К6 |
4,7 |
||||
|
21НШ-10К6 |
3,7 |
||||
|
21НШ-2.4КЗ |
1,75 |
||||
|
21НШ-2К4 |
1,6 |
||||
|
21НШ-1.2К4 |
1,4 |
||||
|
21НШ-0.6К4 |
1,3 |

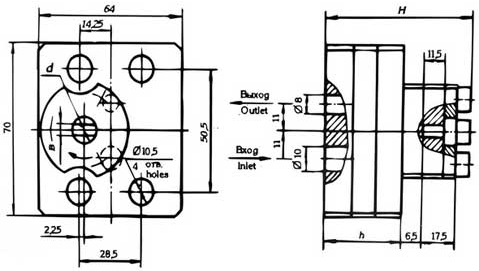

Рис.1 - габаритные и присоединительные размеры 21НШ-0,6К4, 21НШ-1,2К4, 21НШ-2К4, 21НШ-2,4К3
(значения представлены в таблице ниже)
|
Параметр / модификация |
21НШ-0,6К4 |
21НШ-1,2К4 |
21НШ-2К4 |
21НШ-2,4К3 |
|
Номинальная подача, см3/об |
0,6 |
1,2 |
2 |
2,4 |
|
Н, мм |
64 |
69 |
75 |
78 |
|
h, мм |
34 |
37 |
44 |
47 |
|
b, мм |
5 |
5 |
5 |
8 |
|
d, мм |
11 |
11 |
11 |
13 |
|
Вес, кг |
1,3 |
1,4 |
1,6 |
1,75 |

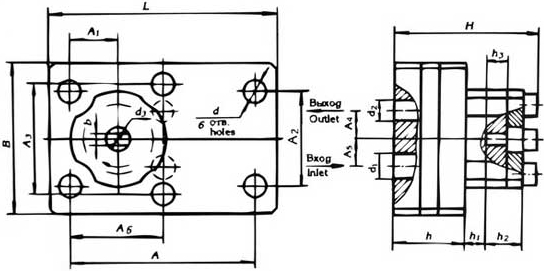

Рис.2 - габаритные и присоединительные размеры насосов 21НШ-10К6, 21НШ-20К6, 21НШ-30К1, 21НШ-45К1
(значения представлены в таблице ниже)
|
Параметр / модификация |
21НШ-10К6 |
21НШ-20К6 |
21НШ-30К1 |
21НШ-45К1 |
|
Номинальная подача, см3/ об |
10 |
20 |
30 |
45 |
|
L, мм |
122 |
122 |
152 |
152 |
|
B, мм |
80 |
80 |
96 |
96 |
|
Н, мм |
88 |
104 |
114 |
126 |
|
A, мм |
98 |
98 |
116 |
116 |
|
A1, мм |
26,5 |
26,5 |
30 |
30 |
|
A2, мм |
48 |
48 |
62 |
62 |
|
A3, мм |
61 |
61 |
74 |
74 |
|
A4, мм |
14 |
14 |
17 |
17 |
|
A5, мм |
14 |
14 |
17 |
17 |
|
A6, мм |
49 |
49 |
58 |
58 |
|
b, мм |
10 |
10 |
13 |
13 |
|
d, мм |
11 |
11 |
11 |
11 |
|
d1, мм |
16 |
16 |
22 |
22 |
|
d2, мм |
14 |
14 |
14 |
14 |
|
d3, мм |
18 |
18 |
28 |
28 |
|
h, мм |
47 |
63 |
67 |
78 |
|
h1, мм |
14 |
14 |
15 |
15 |
|
h2, мм |
20 |
20 |
25 |
25 |
|
h2, мм |
14 |
14 |
15 |
15 |
|
Вес, кг |
3,7 |
4,7 |
7,8 |
9,2 |
