Модуль RIO-AI4
Модуль RIO-AI4 представляет собой электронную систему, используемую для приема, с последующим преобразованием в цифровую форму, сигналов аналогового типа.
Благодаря установке этих электронных блоков можно формировать эффективные распределительные системы, предназначенные для управления и контроля технологическим оборудованием.

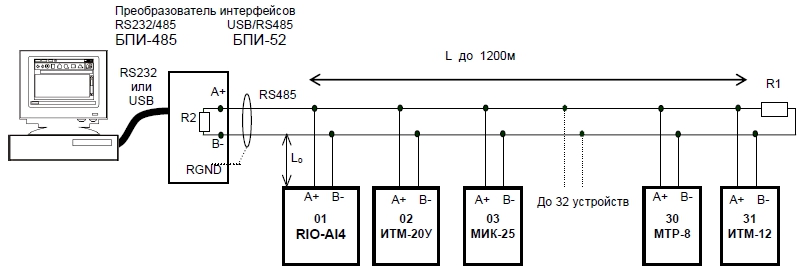

Организация интерфейсной связи между ПК и устройствами
Особенности конструкции
Модули RIO-AI4 представляют собой блочные устройства, выполненные из ударопрочного пластика. Задняя панель модуля имеет специальный разъем для крепления к стандартным DIN-рейкам. Такой способ крепления позволяет максимально быстро установить устройства на рабочем месте и подключить его для последующего использования.

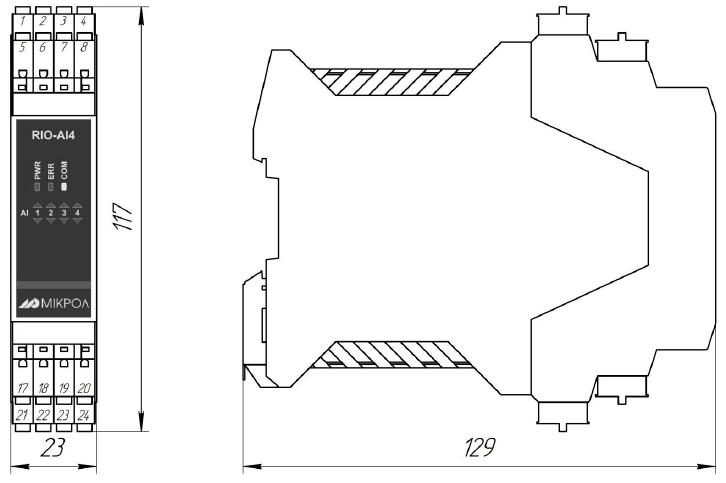

Схема габаритных размеров RIO-AI4
Передняя панель блока RIO-AI4 владеет индикаторами режимов функционирования и состояния модуля. Также на ней расположены и индикаторы соответствующих уставок «Мин» и «Макс». Они информируют о выходе за уставку по используемому каналу. Для подключения блока в информационную сеть используются подпружиненные разъем-клеммы типа РС-4.
Особенности использования
Модули RIO-AI4 представляют собой высокотехнологичные системы, владеющие специальной системой ввода. Для каждого из каналов имеется собственный микропроцессор, который выполняет установленный набор функций по обработке сигнала.
Блок RIO является полностью самостоятельным устройством, которое может поддерживать взаимообмен информационными сигналами через интерфейс RS485 с применением протокола связи ModBusRTU.
Модуль RIO-AI4 может функционировать в двух режимах – стандартном и безопасном. В первом режиме блок работает по установленным в процессе конфигурирования уставкам, а во втором функционирует под управлением используемых систем безопасности.
Технические хараткеристики
|
Число аналоговых входов: |
8 |
|
Показатели аналогового сигнала на входе: |
|
|
Величина сопротивления для интервалов силы постоянного тока: |
|
|
0-5 мА: |
400 Ом |
|
0-20 мА: |
100 Ом |
|
4-20 мА: |
100 Ом |
|
Показатель сопротивления при величине напряжения постоянного тока 0-10 В: |
25 кОм |
|
Наибольший показатель разрешающей способности АЦП: |
0.0015% 16 разрядов |
|
Наибольшая величина погрешности определения значений параметров на входе: |
0,2 % |
|
Наибольшая длительность измерения: |
0,1 сек |
|
Показатели электрического питания: |
=12-36 В, нестабилизированное |
|
Максимальная сила тока потребления: |
0,15 А |
|
Число источников питания: |
4 |
|
Величина напряжения электропитания, отклонение 1 В: |
21 В |
|
Максимальный показатель силы тока нагрузки для 1-го источника: |
0,025 А |
|
Показатели размеров: |
11,7х2,3х12,9 см |
|
Величина монтажной глубины: |
13,0 см |
|
Максимальный вес: |
180 гр. |
Обозначение при заказе
Пример записи: RIO-AI4-X, где:
- Х - код входных сигналов:
- 1 – Постоянный ток от 0 мА до 5 мА;
- 2 – Постоянный ток от 0 мА до 20 мА;
- 3 – Постоянный ток от 4 мА до 20 мА;
- 4 – Напряжение постоянного тока от 0 В до 10 В.
