Модуль дискретных сигналов МДС-8 служит для ввода сигналов, дискретного вида, переменного тока величиной напряжения равным 220 В, для преобразования напряжения величиной 24 В постоянного тока в уровни и для изоляции (гальванической). Этот модуль используется в программируемых регуляторах и контроллерах различных видов.

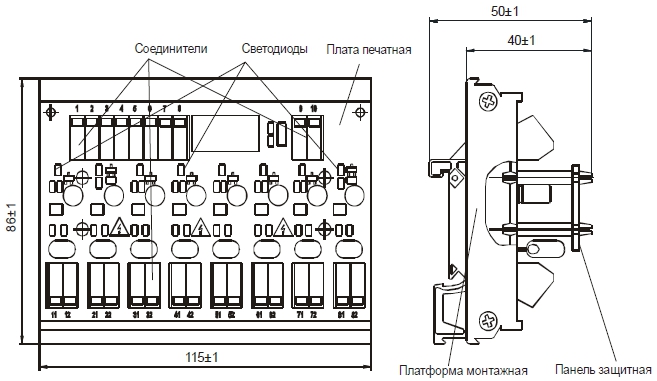

Схема габаритных размеров модуля МДС-8
Технические характеристики
|
Общее количество каналов |
8 |
|
Тип гальванической развязки |
групповая |
|
Наличие индикации включенного состояния канала |
+ |
|
Значение входного сигнала |
110...260 В |
|
Вид тока |
переменный |
|
Частота |
47...62 Гц |
|
величина входного тока (при условии Uвх=220В), не более |
5 мА |
|
Величина сопротивления (входного) |
250 кОм |
|
Время первичного срабатывания, не более |
3 сек |
|
Величина выходного сигнала |
24 В |
|
Выходное токовый параметр для одного канала, не более |
10 мА |
|
Питание напряжением |
=(24±4) В |
|
Потребляемый ток, не более |
90 мА |
|
Вид крепления |
рельс DIN35х7.5 |
