Модуль аналогового ввода WAD-AI4-MAXPro
Цена по запросу
Артикул:
3383
Модуль аналогового ввода WAD-AI4-MAXPro предназначен для преобразования входного сигнала в код, и передачи полученного значения в головной вычислитель по линиям интерфейса RS-485.
Условия эксплуатации
- Рабочая температура окружающего воздуха для модуля от -20 до+ 70 °С.
- Относительная влажность 98% (при +35 °С, без выпадения конденсата).
- Температура хранения от -25 до +90 °С.
Комплект поставки
- Модуль WAD-Al4-MAXPro-449 - 1 шт
- Комплект разъемов: МЕ 6.2 TBUS-2 - 1 шт, IMC 1.5/5 1 шт.
- Паспорт (допускается 1 экз. на каждые 10 модулей)

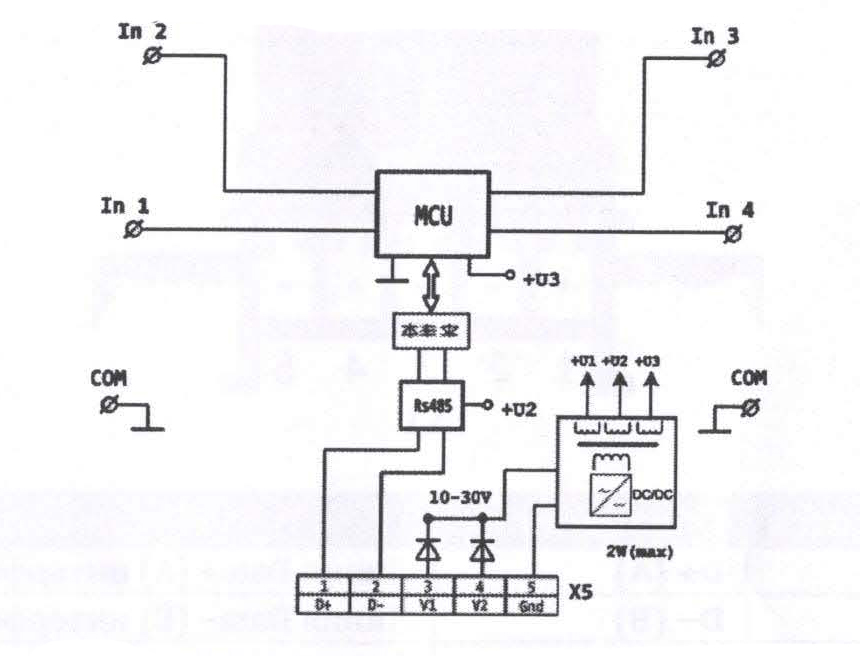

Рис.1 Функциональная схема модуля
Технические характеристики
| Количество каналов | 1 |
| Гальваноразвязка | Групповая 1,5кВ (2,5кВ) |
| Разрядность АЦП | 14 |
| Погрешность при измерении напряжения | 0,12% |
| Погрешность измерения тока | |
| до 100 мА | 0,15% |
| после 100 мА | не более 0,2% |
| Частота выборки | |
| Простой режим | 150 Гц |
| Спектральный анализ | до 100 кГц |
| Схема подключения | 2х проводная |
| Измеряемые параметры и диапазоны | |
| Напряжение | 1В, 2В...500В, 1000В |
| Ток | 1мА, 2мА, 5мА, 20мА, 50мА, 100мА |
| Источник для запитки внешних датчиков | напряжение +5В, +8.2В, +10В, +12В или другое |
| Габариты | 125,5х93,1х7,2 мм |
| Масса | 65 г |
| Корпус и клеммы | корпус Bopla, клеммы Phoenix Contact винтовые, зажимные под сечение провода 0,2 ... 2,5 мм |
| Связь | RS485, протокол Modnus RTU |
| Потребляемая мощность | не более 1,5 Вт |
| Питание | постоянное напряжение от 10 до 30 В |
Гарантийное обслуживание
Если Вы недовольны качеством предоставляемых услуг или качеством товаров, то мы готовы в кратчайшие сроки разрешить любую проблему. Всё решается индивидуально!
Сроки гарантии на каждый прибор индивидуальны (от 2-х недель до 36 месяцев) и прописываются в соответствующей документации, которая идет в комплектации с товаром.
Гарантия перестает быть действительной в случаях:
- несоблюдения клиентом инструкции по эксплуатации, прилагаемой к изделию;
- наличия механических повреждений на изделии, а также следов воздействия химических веществ;
- отсутствия гарантийного талона на изделие у клиента.
