Модуль ввода дискретных каналов MTM4000AIС

Форма заявки
Наличие: в наличии есть
Артикул:
10677
Руководитель отдела продаж

Буду рад ответить на все Ваши вопросы по продукции.

Вы можете связаться со мной:

Фото менеджера
  • Описание
  • Гарантии

Модуль ввода дискретных каналов MTM4000AIС предназначен для преобразования сигналов стандартных термопреобразователей сопротивления (ТС) в цифровой код, передаваемый по интерфейсу RS-485.

Технические характеристики

Число каналов преобразования (настройки одинаковые для всех каналов)

4

Цикл опроса всех каналов, не более

1 сек.

Напряжение питания

DC 24 В +10% -15%

при поставке в комплекте с МТМ101

АС 197...242 В

при поставке в комплекте с МТМ140, МТМ141, МТМ142

АС 100...250 В

Потребляемая мощность, не более

2 Вт

Диапазон рабочих температур

+5...+50 °С

Степень защиты корпуса

IP20

Масса, не более

0,2 кг

Габаритные размеры, не более

70 мм x 90 мм x 110 мм

Основные функции

  • подключаемые датчики: ТСМ (50М, 100М), ТСП (50П, 100П, 500П), Pt100, гр.21, гр.23;
  • двух-, трех-, четырехпроводная схема подключения ТС;
  • скорость передачи, не более 115200 бод;
  • интерфейс RS-485;
  • протоколы обмена MODBUS-RTU Slave, Adam-4000;
  • гальваническое разделение входных, выходных цепей, цепей питания 1500 В;
  • цифровая светодиодная индикация;
  • монтаж на Din-рейку;
  • программирование с лицевой панели.

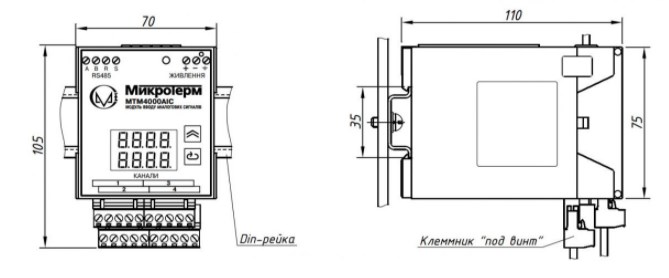

Рис.1 Схема габаритных размеров модуля ввода дискретных каналов MTM4000AIС

Рис.1 Схема габаритных размеров модуля ввода дискретных каналов MTM4000AIС

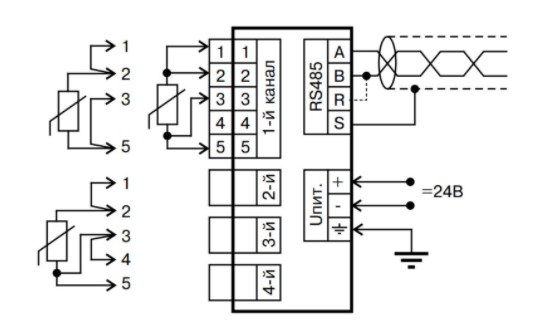

Рис.2 Схема подключения MTM4000AIС

Рис.2 Схема подключения MTM4000AIС

Гарантийное обслуживание

Если Вы недовольны качеством предоставляемых услуг или качеством товаров, то мы готовы в кратчайшие сроки разрешить любую проблему. Всё решается индивидуально!

Сроки гарантии на каждый прибор индивидуальны (от 2-х недель до 36 месяцев) и прописываются в соответствующей документации, которая идет в комплектации с товаром.

Гарантия перестает быть действительной в случаях:

  • несоблюдения клиентом инструкции по эксплуатации, прилагаемой к изделию;
  • наличия механических повреждений на изделии, а также следов воздействия химических веществ;
  • отсутствия гарантийного талона на изделие у клиента.
