Модуль АЦП16 используется для осуществления преобразования входных сигналов напряжения постоянного тока, которое находится в диапазоне: от 0 до 10 В или значения силы постоянного тока в диапазонах: 0-5 мА; 0-20 мА; 4-20 мА. Входные сигналы –это 16 гальванически разделенных сигналов. Модуль выполнен в климатическом исполнении УХЛ 4.2 по ГОСТ 15150-69.

Лицевая панель модуля (рис. 1) выполнена из пластмассы. На ней находятся следующие элементы: индикатор чтения модуля и 4 входа.

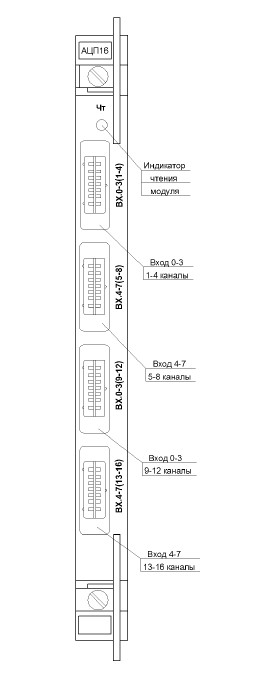

рис. 1 - Лицевая панель АЦП16

На печатной плате (рис. 2) находятся радиоэлементы схемы, на печатной вставке которой находятся сигналы для связи с контроллером.

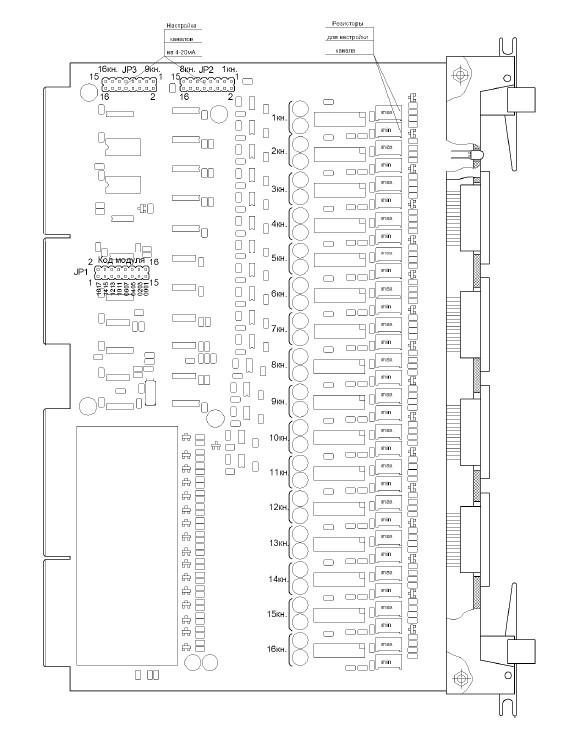

рис. 2 - Печатная плата  АЦП16

Технические характеристики
