Мегаомметр ЭС0202/2-Г
Мегаомметр ЭС0202/2-Г является аналогом мегаомметров Ф4108/1, Ф4102, Ф4101 снятых с производства и предназначен для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением.

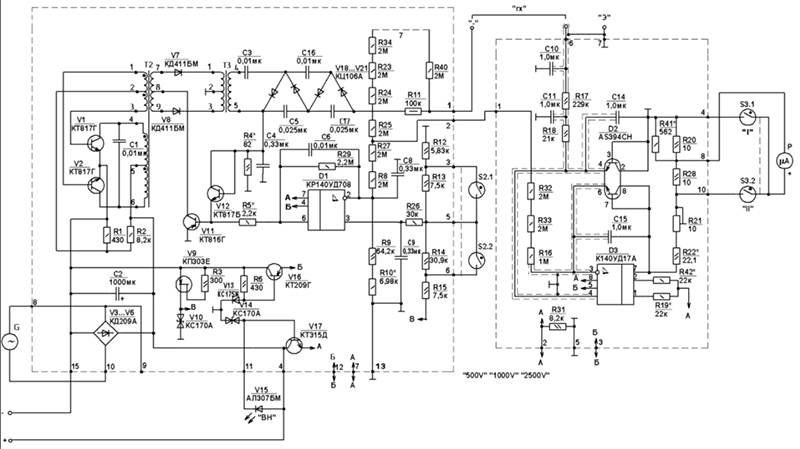

Рис.1. Схема электрическая принципиальная мегаомметра ЭС0202/2-Г
| Диапазон измерений | 0-10000 МОм | ||
| Измерительное напряжение на зажимах: | 500±50 В | 1000±100 В | 2500±250 В |
| Номинальный ток мегаомметра ЭС0202/2Г, не менее | 0,6 мА | ||
| Класс точности, выраженный в виде относительной погрешности по ГОСТ 8.401-80 | 15 | ||
| Пределы допускаемых значений основной относительной погрешности равны | ±15% в диапазоне измеряемых сопротивлений от 0,5 МОм до 10000 МОм | ||
| Время установления показаний не превышает | 15 с | ||
| Режим работы мегаомметра | прерывистый | ||
| измерение – 1 мин, пауза – 2 мин. | |||
| Питание мегаомметров осуществляется от встроенного электромеханического генератора. Скорость вращения ручки электромеханического генератора | 120 - 144 об/мин | ||
| Рабочее положение | горизонтальное расположение плоскости шкалы | ||
| Норма средней наработки на отказ | 12500 ч | ||
| Средний срок службы | 10 лет | ||
| Габаритные размеры мегаомметров (со сложенной ручкой электромеханического генератора) | 150x130x200 мм | ||
| Габаритные размеры сумки | 210x150x230 мм | ||
| Масса мегаомметра, не более | 2,2 кг | ||
| Масса комплекта поставки, не более | 2,5 кг | ||
Примечание
- Для мегаомметров ЭС0202/2-Г указано напряжение при разомкнутых контактных гнездах.
- При номинальном токе напряжения будут соответственно, не меньше: 300 В, 700 В, 1600 В.
Устройство и работа
Питание прибора осуществляется от встроенного электромеханического генератора, что исключает необходимость подключения его к сети и обеспечивает высокую мобильность и удобство. Кроме этого предусмотрено несколько фиксированных значений выходного напряжения на зажимах, что дает возможность проводить измерения по разным нормативным требованиям.
Пределы допускаемых значений дополнительной погрешности мегаомметра, вызванной протеканием в измерительной цепи токов промышленной частоты 500 мкА для ЭС0202 2Г, не должны превышать пределов основной относительной погрешности.
Прибор выполнен в пластмассовом корпусе с откидной крышкой. На передней панели расположены: отчётное устройство, гнёзда для подключения измеряемого объекта, органы управления и индикации. В нижней части измерителя сопротивления изоляции размещён технологический отсек, используемый для настройки прибора.
Мегаомметр ЭС0202 2Г построен по схеме логарифмического измерителя отношений и состоит из следующих основных узлов: электромеханический генератор переменного тока, преобразователь, электронный измеритель. Прибор изготавливается в двух модификациях, отличающихся значением испытательного напряжения на зажимах и диапазонами измерений.
|
Обозначение документа |
Наименование и условное обозначение |
Количество |
|
- Ба6.640.383 Ба6.640.384 Ба6.640.385 Ба4.165.004 Ба2.722.056 ПС |
Мегаомметр ЭС0202/2-Г Шнур Шнур Проводник Сумка Паспорт |
1 шт. 1 шт. 1 шт. шт. шт. 1 экз. |
Гарантийное обслуживание
Если Вы недовольны качеством предоставляемых услуг или качеством товаров, то мы готовы в кратчайшие сроки разрешить любую проблему. Всё решается индивидуально!
Сроки гарантии на каждый прибор индивидуальны (от 2-х недель до 36 месяцев) и прописываются в соответствующей документации, которая идет в комплектации с товаром.
Гарантия перестает быть действительной в случаях:
- несоблюдения клиентом инструкции по эксплуатации, прилагаемой к изделию;
- наличия механических повреждений на изделии, а также следов воздействия химических веществ;
- отсутствия гарантийного талона на изделие у клиента.
