Измеритель сопротивления заземления ЦС4107
* ориентировочная цена, требуется уточнение
Измеритель сопротивления заземления ЦС4107 с цифровым отсчетом. Автоматический выбор диапазона измерения, автоматическое вычисление удельного сопротивления грунта.
Измеритель сопротивления заземления предназначенный для измерения сопротивления заземления заземляющих устройств, определения удельного сопротивления грунта с автоматическим вычислением его значения, измерение сопротивления проводников наземной части заземляющего устройства.
Индикация результатов измерений – буквенно-цифровая на жидкокристаллическом индикаторе с подсветкой (далее – ЖК-индикатор). Диапазон измерения – от 10 mΩ до 20 kΩ.
Допустимые значения сопротивлений электродов для измеряемых сопротивлений Rизм приведены в таблице (где RП1, RП2 – сопротивления потенциальных электродов, RТ1, RТ2 – сопротивления токовых электродов).

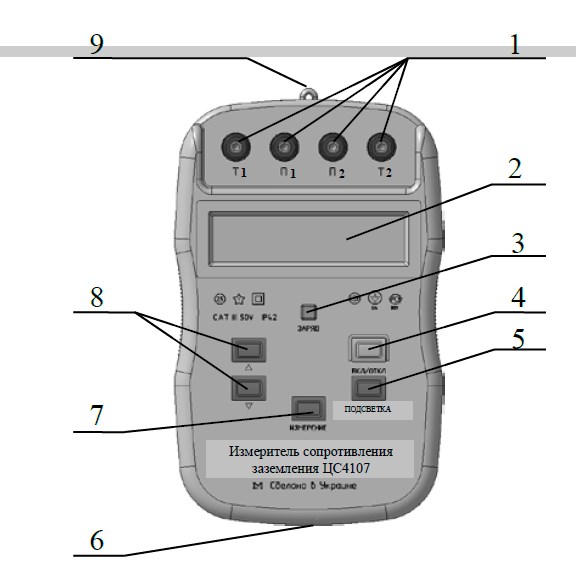

Рис.1 Схема конструкции измерителя сопротивления ЦС4107
- 1 – зажимы измерительные (Т1, Т2 – токовые, П1, П2 – потенциальные).
- 2 – ЖК-индикатор.
- 3 – индикатор заряда аккумуляторов.
- 4 – кнопка ВКЛ/ОТКЛ (включение и выключение измерителя).
- 5 – кнопка ПОДСВЕТКА (выключение и включение подсветки ЖК-индикатора).
- 6 – гнездо подключения блока питания (центральный контакт – плюс).
- 7 – кнопка ИЗМЕРЕНИЕ.
- 8 – кнопки извлечения из памяти результатов предыдущих измерений.
- 9 – место крепления ремня для переноски измерителя.
|
Измеряемые сопротивления |
Диапазон допустимых значений сопротивления электродов |
|
|
потенциальных |
токовых |
|
|
RП2 или сумма (RП1 + RП2) |
RТ2 или сумма (RТ1 + RТ2) |
|
|
10 мОм – 1 Ом |
0 – 5 кОм |
0 – 1000×Rизм но не более 50 кОм |
|
1,001 Ом – 20 кОм |
0 – 50 кОм |
|
|
Параметр |
Значение параметра |
|
Измеряемое сопротивление |
10 мОм - 20 кОм |
|
Допустимая погрешность при измерениях |
±2,5 % |
|
Частота измерительного тока |
128 ±8 Hz |
|
Максимальный измерительный ток |
0,35 A |
|
Защита корпуса устройства |
IP42 согласно ГОСТ 14254-96 |
|
Питание измерителя |
Аккумуляторы или блок питания |
|
Тип аккумуляторов (элементов питания) |
AA — 8 шт. |
|
Размеры измерителя |
14 x 23 x 5,9 sm |
|
Вес с элементами питания |
1 kg |
|
Срок службы устройства не менее |
10 лет |
