Контроллер Aeroclim 8-svw

16 840

* ориентировочная цена, требуется уточнение

Наличие: в наличии есть
Артикул:
11255
Руководитель отдела продаж

Буду рад ответить на все Ваши вопросы по продукции.

Вы можете связаться со мной:

Фото менеджера
  • Описание
  • Гарантии

Контроллер Aeroclim 8-svw осуществляет управление приточной вентиляционной установкой с секцией нагрева (водяной или электрической), секцией охлаждения (водяной или непосредственного охлаждения) или пароувлажнителем с поддержанием температурных и влажностных параметров приточного воздуха (воздуха в помещении).

Работа устройства

Контроллер имеет 3 стандартных алгоритма для управления:

  • приточной системой с одной секцией нагрева или охлаждения (водяной, электрической или ККБ) c возможностью регулирования производительности вентилятора и без;
  • приточной системой с одной секцией нагрева (водяной или электрической) и одной секцией охлаждения (водяной или ККБ) c возможностью регулирования производительности вентилятора и без;
  • приточной системой с пароувлажнителем c возможностью регулирования производительности вентилятора и без.

Настройка осуществляется путем конфигурирования системы в меню контроллера. Предназначен для установки на DIN-рейку. Имеет различные коммуникационные интерфейсы.

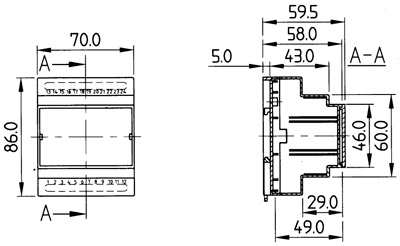

Рис.1. Схема габаритных размеров контроллера Aeroclim 8-svw
Рис.1. Схема габаритных размеров контроллера Aeroclim 8-svw

Технические характеристики

Напряжение питания ~24 B, 50 Гц , =24 В
Потребляемая мощность, не более 5 Вт
Конфигурирование* Конфигуратор SCC
из меню контроллера
Входы аналоговые Pt1000, Ni1000, (0—10) B, (4-20)мА** 4 шт
дискретные с внутренним источником питания 4 шт.
Выходы аналоговые (регулирующие клапан) (0—10) B, сопротивление загрузки не меньше 20 кОм 2 шт.
дискретный беспотенциальный 6 А, ~220 В 5 шт.
Интерфейс*** RS-485 (протоколы MODBUS-RTU или UNIVERS) 1 шт.
TP/FT-10 (протокол LonWorks) 1 шт.
Ethernet (протокол MODBUS-TCP) 1 шт.
WEB-сервер контроллер должен быть подключен в локальную (Ethernet, Wi-Fi) или глобальную (Internet) сеть, иметь статический IP-адрес и должна быть активирован услуга «WEB-сервер WEB L1»
Тип дисплея графический цветной
Тип клавиатуры сенсорная
Способ связи с интерфейсным модулем Разъем
Корпус монтаж на DIN-рейку
степень защиты IP 20
Условия эксплуатации температура, ºС +5 … +45
влажность (без конденсации), не больше % 80
примеси агрессивных паров, газов и аэрозолей в окружающем воздухе не допустимы
Подключение провод, сечением не более 1 мм²
*При использовании варианта конфигурации с компьютера, конфигурирование выполняется в программе «Конфигуратор SCC». Запись сконфигурированной программы в контроллер выполняется при его подключении к компьютеру по сети RS-485 через шлюз USB-Ю.
Сконфигурированная программа может быть сохранена в библиотеке «Конфигуратора SCC» с целью ее тиражирования в контроллеры с аналогичными параметрами.
Также возможно считывание программы сконфигурированной в контроллере в библиотеку «Конфигуратора SCC» с целью ее тиражирования.
** Подключение первичных преобразователей с выходным сигналом (4-20) мА возможно при применении блока преобразования сигнала BPS - (4-20)мА → (2-10) В.
*** Интерфейс RS-485 устанавливается по заказу в виде отдельного модуля МІ-RS3-485.
Интерфейс TP / F-10 устанавливается по заказу в виде отдельного модуля МІ-LON-2-L.
Модуль МІ-RS3-485 размещается впритык слева от контроллера.
Интерфейс Ethernet является составной частью прибора.
Одновременная установка интерфейсов RS-485 и TP / FT-10 невозможна.
Возможна одновременная работа интерфейса Ethernet и любого из двух других интерфейсов.

Комплект поставки

  • Контроллер Aeroclim 8-svw - 1 шт,
  • Упаковка - 1 шт,
  • Паспорт - 1 экз,
  • Руководство по эксплуатации - 1 экз (по запросу)

Гарантийное обслуживание

Если Вы недовольны качеством предоставляемых услуг или качеством товаров, то мы готовы в кратчайшие сроки разрешить любую проблему. Всё решается индивидуально!

Сроки гарантии на каждый прибор индивидуальны (от 2-х недель до 36 месяцев) и прописываются в соответствующей документации, которая идет в комплектации с товаром.

Гарантия перестает быть действительной в случаях:

  • несоблюдения клиентом инструкции по эксплуатации, прилагаемой к изделию;
  • наличия механических повреждений на изделии, а также следов воздействия химических веществ;
  • отсутствия гарантийного талона на изделие у клиента.
