Автомат контроля изоляции АКИ-2М

Автомат АКИ-2М используется в составе устройств питания, которые устанавливаются на стрелочных нагревателях. Такие нагревательные установки применяются для выполнения процедуры очистки стрелочных ж/д переводов от снега и льда.

Конструкция и особенности работы

Основу автомата АКИ-2М оставляет плата релейной системы НШ, которая закрыта защитным кожухом из полимерного материала. Конструкция всего устройства включает в свой состав модуль питания, систему запуска и измерительную цепь, систему управления, узлы контроля потенциала, системы согласования и фильтрации и контроллер, который обеспечивает эффективное управление перечисленных систем и узлов.

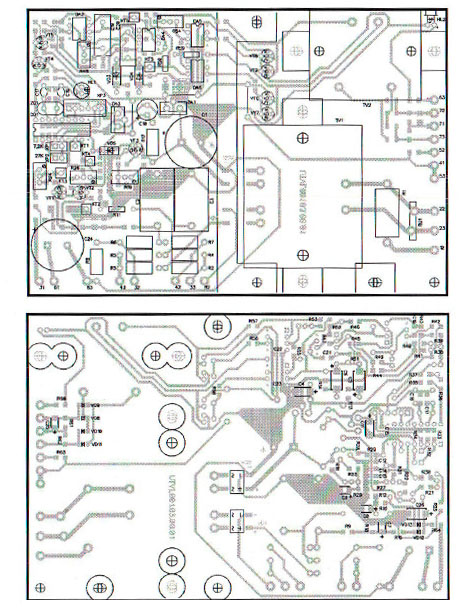

рис. 1 - Схема росположения элементов на плате АКИ-2М

С помощью встроенного микроконтроллера происходит анализ информации, поступаемой от узла контроля величины потенциала с последующей выдачей исполнительного потенциала для отключения трансформаторного узла, питающего стрелочный нагреватель. Этот процесс происходит, когда значение изоляции электрического сопротивления будет меньше за установленный минимальный предел.

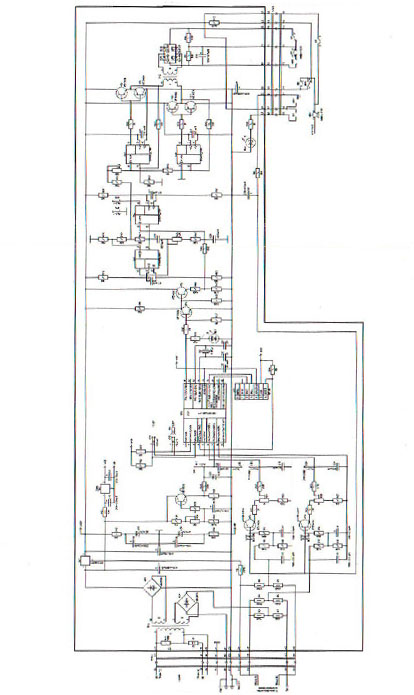

рис. 2 - Схема электрическая принципиальная АКИ-2М

Условия эксплуатации

Автомат контроля изоляции АКИ-2М производится для использования в условиях холодного или умеренного климата при температурах внешней среды от -400С до +600С и влажности воздуха до 98%. В воздухе не должно быть примесей агрессивных газов и паров, которые могут повредить функциональные элементы прибора.

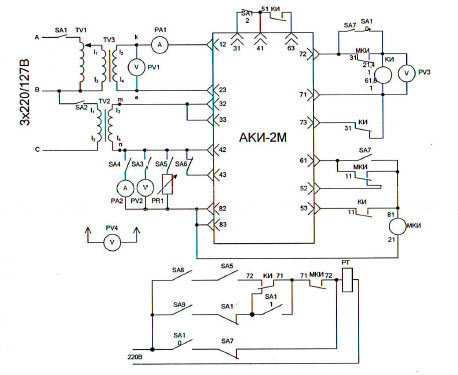

рис. 3 - Схема настройки и проверки АКИ-2М

Технические характеристики
