Клапан предохранительный КП-10 предназначен для ограничения величины давления подводимого к нему потока масла, поддержания установленного давления и предохранения гидросистемы от перегрузки.

Структура условного обозначения

Структура условного обозначения клапана - КП - 10 / X1 X2 X3 X4 X5 - X6 X7:

  • КП - клапан предохранительный непрямого действия (седельного типа);
  • 10 - условный проход 10 мм;
  • X1 - исполнение по номинальному давлению:
    • не обозначается - 6,3 МПа;
    • 1 - 10 МПа;
    • 2 - 20 МПа;
    • 3 - 32 МПа;
  • X2 - исполнение по маховику:
    • не обозначается - изделие с маховиком;
    • Б - изделие без маховика;
  • X3 - исполнение по виду монтажа:
    • С - с корпусом для стыкового монтажа;
    • Т - с корпусом для трубного монтажа;
  • X4 - исполнение по конструктивно-функциональным признакам: 1, 2, 4, 5, 6, 7, 8;
  • X5 - вид управления для исполнений 5, 6, 7, 8:
    • электромагнитом (РЕ): Г - постоянный ток (12, 24, 48, 110В), В - переменный ток (24, 36, 110, 220В);
    • механический (РММ): ММ - без фиксации, ММФ - с фиксацией в каждом положении;
  • X6 - климатическое исполнение по ГОСТ 15150:
    • УХЛ - для районов с умеренным и холодным климатом;
    • Т - для районов с тропическим климатом;
  • X7 - категория размещения по ГОСТ 15150: 1, 2, 3.
Технические характеристики
Параметры Номинальное давление, МПа
  6,3 10 20 32
Давление на входе, МПа
номинальное 6,3 10 20 32
максимальное 7,0 12,5 25 35
Диапазон настройки давления, МПа 0,4-7,0 0,5-12,5 2-25 5-35
Расход рабочей жидкости, л/мин
номинальный 80 80 80 80
максимальный 160 160 160 160
минимальный 3 3 3 3
Внутренняя герметичность (максимальные внутренние утечки), см3/мин, не более 100 150 300 500
Максимальное превышение давления настройки при мгновенном возрастании давления, МПа 2,5 2,5 2,5 2,5
Время нарастания давления после прекращения разгрузки, с, не более 0,2 0,2 0,2 0,2
Момент силы, Нм, не более 0,6 0,6 0,6 0,6
Масса (без рабочей жидкости), кг – без узла управления разгрузкой: исп. 1, 2, 3, 4
КП */* С* – ** 3,4 3,4 3,4 3,4
КП */* Т* – ** 4,0 4,0 4,0 4,0
– с электромагнитным или механическим управлением разгрузкой: исп. 5, 6, 7, 8
КП */* С** – ** 4,7 4,7 4,7 4,7
КП */* Т** – ** 5,4 5,4 5,4 5,4

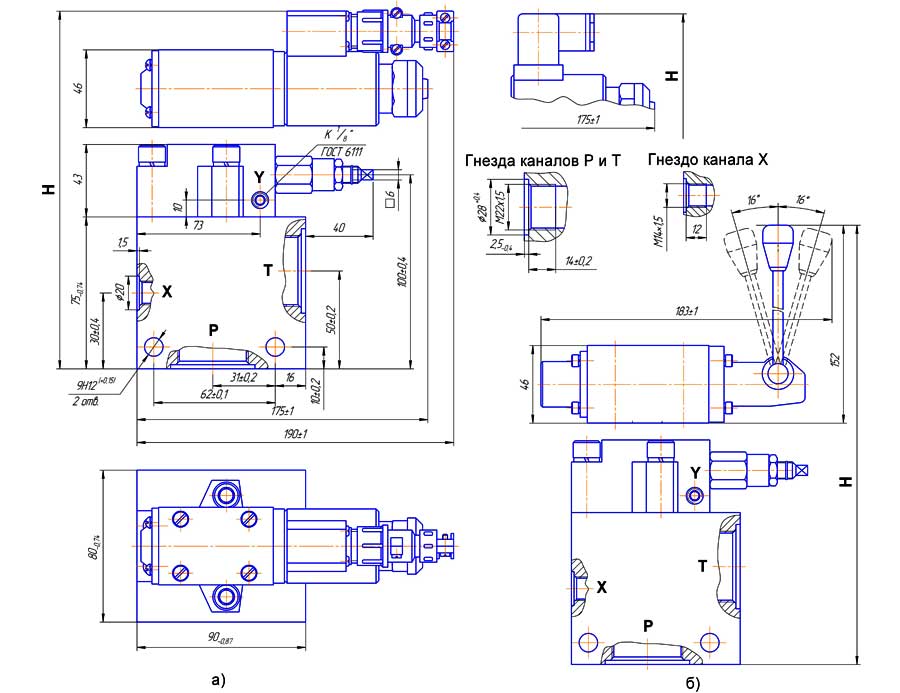

"Конструктивная схема клапанов: а) КП 10/*БТ*Г(В), б) КП 10/*БТ*ММ"

Рис.1 Конструктивная схема клапанов: а) КП 10/*БТ*Г(В), б) КП 10/*БТ*ММ

Габариты клапанов КП 10/*БТ*Г(В) и КП 10/*БТ*ММ
Шифр клапана Н, мм

КП 10/*Т*Г(В)* – УХЛ1
КП 10/* Т*Г(В)* – УХЛ3
КП 10/* Т*ММ* – УХЛ1

186-1,15
214-1,15
270-1,3

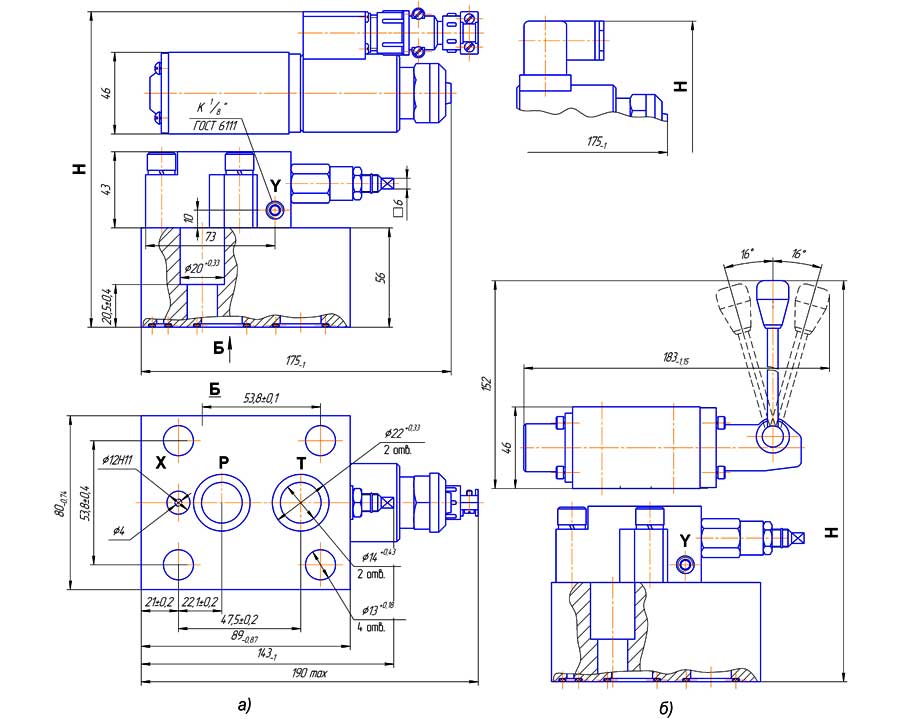

"Конструктивная схема клапанов КП 10/*С"

Рис.2 Конструктивная схема клапанов КП 10/*С

Габариты клапанов КП 10/*С
Шифр клапана Н, мм

КП 10/* С*Г(В)*–УХЛ1
КП 10/* C*Г(В)* – УХЛ3
КП 10/* C*ММ* – УХЛ1

169-1,15
195-1,15
251-1,3
