Клапан предохранительный КПУ-4 предназначен для предохранения систем от перегрузок, поддержки в системе постоянного давления и разгрузки системы после перегрузки. Клапаны КПУ-4 могут использоваться в гидравлических системах турбин атомных и тепловых АЭС, различных машин и тепловых установок.
Модификации
Клапаны предохранительные прямого действия КПУ могут производиться в нескольких исполнения:
- КПУ-4;
- КПУ-6;
- КПУ-10.
Данные модификации отличаются друг от друга расходом рабочей жидкости и габаритными размерами.
Технические характеристики
|
Параметр |
Номинальное давление, МПа |
||
|
10 |
20 |
32 |
|
|
Давление на входе, МПа: |
|||
|
номинальное |
10 |
20 |
32 |
|
максимальное |
12,5 |
25 |
35 |
|
Диапазон настройки давления, МПа |
0,5-12,5 |
2-25 |
5-35 |
|
Расход рабочей жидкости, л/мин: |
|||
|
номинальный |
4 |
||
|
максимальный |
10 |
||
|
Максимальное превышение давления настройки при мгновенном возрастании давления, МПа |
2,5 |
||
|
Момент силы, Нм, не более |
0,6 |
||
|
Масса (без рабочей жидкости), кг, не более, для исполнений: |
|||
|
КПУ */* ВВ – *1 |
0,110 |
||
|
КПУ */* С – *1 |
0,26 |
||
|
КПУ */* Т – *1 |
1,7 |
||

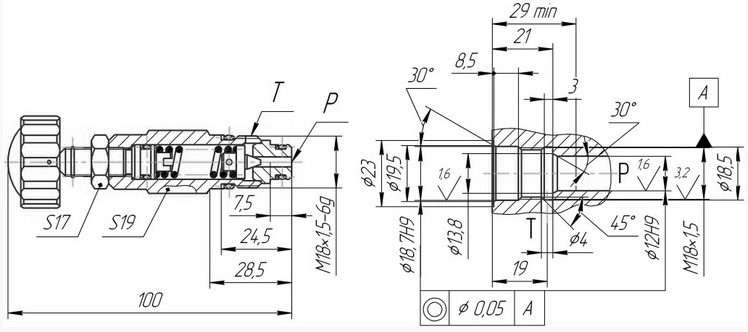

Рис. 1 - габаритные размеры клапана КПУ 4/*ВВ

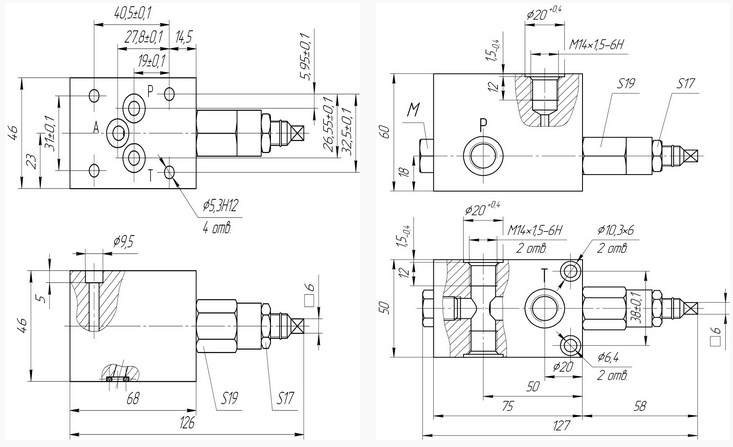

Рис. 2 - габаритные размеры клапанов КПУ 4/*БС (слева), КПУ 4/*БТ (справа)
Обозначение при заказе
КПУ-4/Х1-Х2-Х3-Х4-1, где:
- КПУ- клапан предохранительный;
- 4 - условный проход: 4 мм;
- Х1 - исполнение по номинальному давлению:
- 1 - 10 МПа;
- 2 - 20 МПа;
- 3 - 32 МПа.
- Х2 - не обозначается - изделие с маховиком; Б - изделие без маховика.
- Х3 - исполнение по монтажу:
- ВВ - ввертное;
- С - стыковое;
- Т - трубное.
- Х4 - климатическое исполнение по ГОСТ 15150:
- УХЛ - для районов с умеренным и холодным климатом;
- Т - для районов с тропическим климатом.
- 1 - категория размещения по ГОСТ 15150.
