Клапан долива РКЖ 24/30

Клапан долива РКЖ 24/30 представляет собой электрогидравлическое устройство, используемое в системах обслуживания функционирования дизельных установках. С помощью электрогидроклапана выполняется процедура ручного или автоматического долива рабочей жидкости (масла или воды) в расходную емкость дизельной установки.

Клапаны РКЖ устанавливаются в качестве исполнительных узлов в системах автоматизированного управления дизельными установками.

Эксплуатация и конструкция клапана

РКЖ-клапан рассчитан для работы во взрывобезопасной среде закрытого помещения. Рабочее положение устройства является вертикальным с отклонением от вертикальной плоскости не более 30. Оптимальными температурами среды, при которых работает клапан, являются -500С…+500С. Величина приведенной влажности воздуха может составить 95±3% при Т=+400С.

Конструктивно клапан РКЖ выполнено из двух блоков – корпуса с клапаном и электромагнитной системы. Для эффективной защиты электрической части клапана от воздействий внешней среды и попадания влаги, на его корпус надевается специальный колпак.

Запирание клапанного золотника обеспечивает специальная пружина повышенной жесткости, а также рабочее давление жидкости. Они совместно воздействуют на дифференциальную клапанную площадку.

Когда к электромагнитной системе клапана подается электрический сигнал, сердечник втягивается катушкой, которая формирует электромагнитное поле. Движение сердечника деформирует пружину и проход в клапане открывается. Во втянутом состоянии сердечник будет находиться до тех пор, пока на катушке будет напряжение. После пропадания напряжения, под действием пружины, клапан снова закроется.

Технические характеристики

ТУ 25-02.1391-75

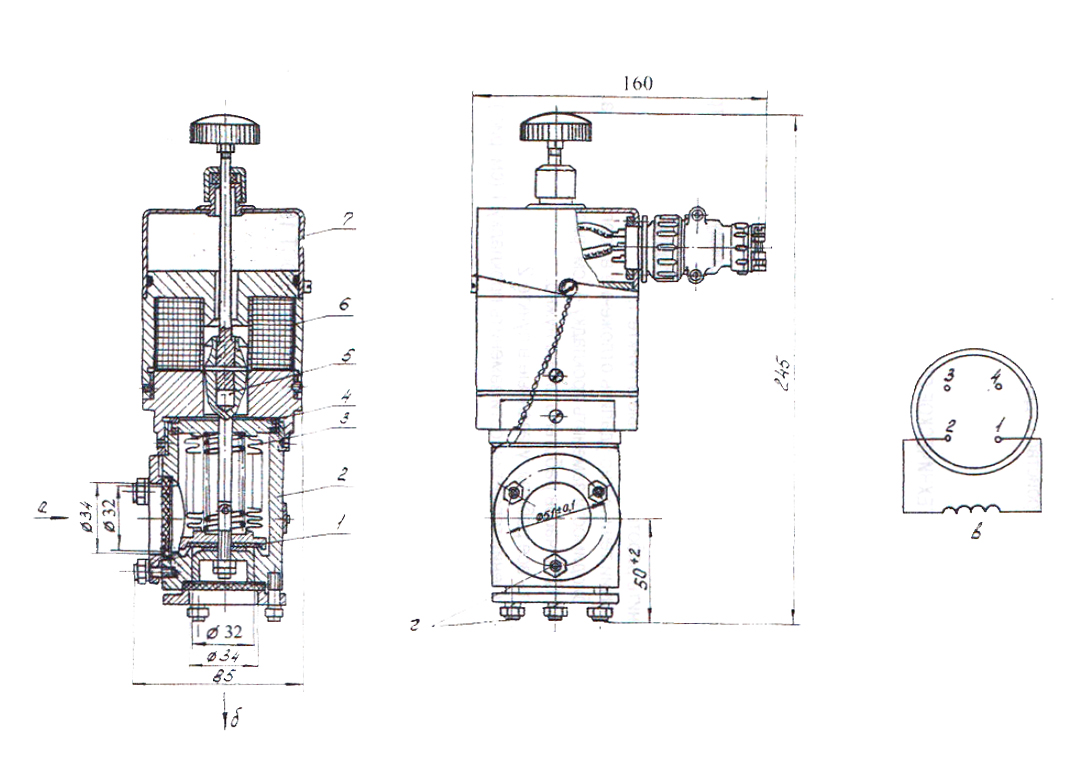

рис. 1 - Габаритные размеры РКЖ

Клапан долива РКЖ исеет следующие компоненты(рис.1 ):

• а-вход;
• б-выход;
• в-электрическая схема;
• 1, 4 - прокладка;
• 2 – корпус с клапаном;
• 3 – сильфон;
• 5 - сердечник;
• 6- электромагнитная часть;
• 7 – колпак.
