Гидрозамок ГЗ 6.3М, ГЗ 10.3М
Гидрозамки ГЗ 6.3М, ГЗ 10.3М служат для пропускания рабочей жидкости или запирания прохода для ее подачи.
Если отсутствует управляющее воздействие, эти гидрозамки позволяет жидкости свободно проходить в одном направлении и исключает ее движение в обратном. При подаче сигналов управляющего воздействия система гидравлического замка будет пропускать поток в обоих направлениях.
Область использования
Гидрозамки ГЗ 6.3М, ГЗ 10.3М имеют широкое практическое применение при комплектации различного промышленного оборудования, в котором предусмотрено использование вспомогательных гидравлических систем. К такому оборудованию относятся: станки, гидроприводные прессы, литьевые и литейные машины и прочее гидрофицированное оборудование.
Конструкционные особенности
Гидравлические замки ГЗ 6.3М, ГЗ 10.3М в своей конструкции имеют металлический корпус, внутри которого проделаны гидравлические линии подачи и отвода рабочей жидкости, а также цилиндровые магистрали и гидролинии.
Рабочий поршень и элементы запорного механизма связаны с обеими цилиндровыми гидроллиниями. Их местоположение определено в расточках корпуса замка.

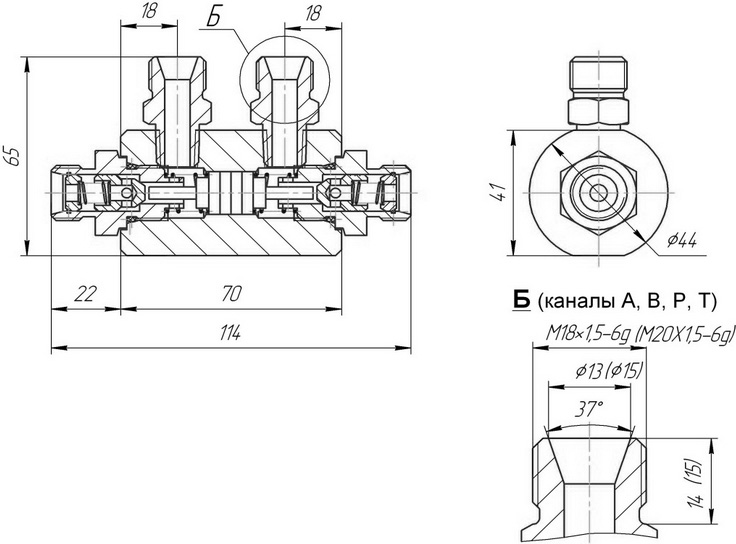

Рис.1 - габаритные размеры гидрозамков модульного монтажа ГЗ 6.3М

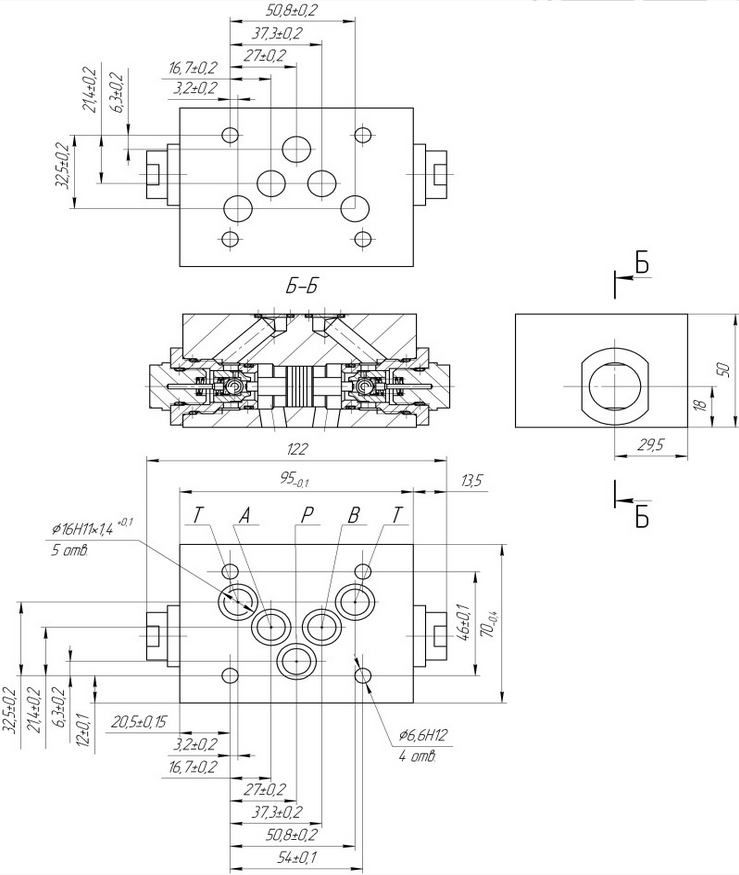

Рис.2 - габаритные размеры гидрозамков ГЗ 10.3М
Функционирование гидрозамка
В рабочей зоне гидрозамок ГЗ 10.3М, ГЗ 6.3М устанавливается между монтажной плитой и гидрораспределителем. Для уплотнения коммутационного соединения применяются специальные уплотнительные прокладки круглого сечения.
При падении давления рабочей жидкости в системе с установленным гидрозамком произойдет запирание цилиндровых гидравлических линий. Линия подачи и отвода может применяться только для сквозного пропускания жидкости от других гидроаппаратов.
Установка гидрозамков позволит запирать рабочие полости цилиндров как в случае непредвиденного падения давления рабочей жидкости, так и в случае остановки цилиндра в промежуточном положении.
Гидравлическая система замка рассчитана для работы с максимальными давлениями, значения которых могут составить 35 МПа. Величина давления открытия такого замка составляет 0,05 МПа, а показатель расхода рабочей жидкости при номинальных рабочих давлениях составит не более 63 л/мин.
Технические характеристики
|
Параметр/модификация |
ГЗ 6.3-Т* |
ГЗ 10.3-М* |
|
Условный проход, мм |
6 |
10 |
|
Номинальное давление, МПа |
32 |
|
|
Расход, л/мин |
16 |
42 |
|
Масса, кг |
0,8 |
1,2 |

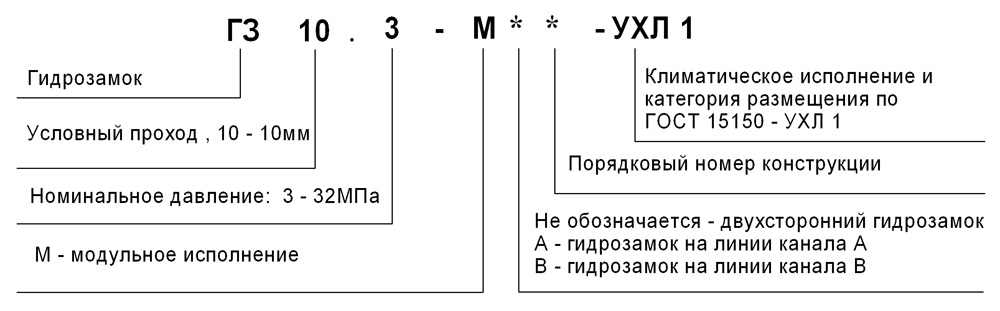

Обозначение при заказе
Обозначение при заказе модификации ГЗ 6.3М отличается только диаметром условного прохода, который составляет 6 мм.
