Гидрозамок ГЗ 10.3-ДА01 предназначен для пропускания прямого потока рабочей жидкости (масла) с минимальным сопротивлением. Обратный поток возможен только после принудительного открытия запорного элемента гидрозамка с помощью гидравлически управляемого плунжера.
Работа
При перемещении золотника гидрораспределителя в позицию «опускание», создается давление, достаточное для открытия гидрозамка. После открытия гидрозамка, рабочая жидкость из штоковой полости гидроцилиндра поступает на слив, и рабочий орган опускается под действием внешней нагрузки.
Гидрозамок ГЗ 10.3-ДА01- это односторонний гидрозамок ввертногомонтажа с условным проходом 10мм, номинальным давлением на входе 32 МПа, расходом 40л/мин. Устанавливается вворачиванием в резьбу задней крышки цилиндра.
| Условный проход (Ду) | 10 мм |
| Давление номинальное | 32 МПа |
| Расход рабочей жидкости номинальный | 40 л/мин |
| Способ монтажа | ввертный |
| Количество гидролиний | односторонний гидрозамок |
| Масса | 1 кг |
| Исполнение по виду управляющего воздействия | с гидравлическим управлением |

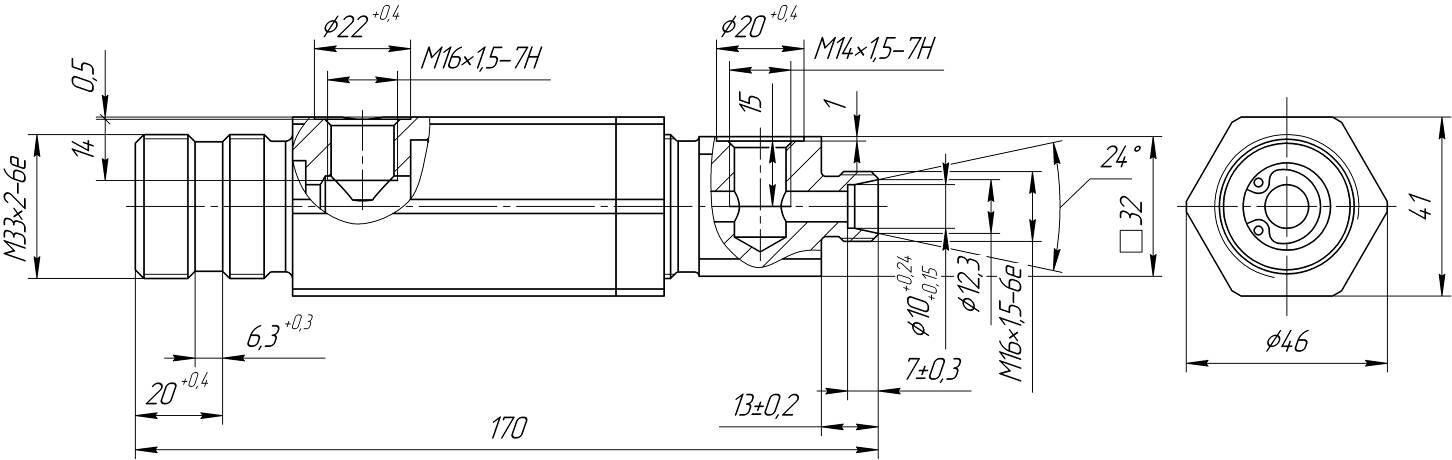

Рис.1 Габаритные размеры
