Гидрораспределители 1П110.16.02.060-01-А34Р устанавливаются на погрузочные, проходческие и другие горные машины с дистанционным и автоматическим управлением.

Структура условного обозначения

Обозначение модификации - 1П110.16.02.060-01-А34Р:

1П110.16.02.060-01 - гидрораспределитель с электромагнитным управлением;
65 - схема распределения рабочего потока жидкости;
пружинный возврат;
без фильтра.

Устройство и работа

Прибор имеет монокорпусное исполнение с одним или двумя эл.магнитами управления клапанным механизмом. На боковой грани расположены штуцерные разъемы для подключения вводных/отводных патрубков. Линия подачи питания подключается посредством штепсельной розетки.

"Схема принципиальная"

Рис.1 Схема принципиальная

Технические характеристики
Параметры	Значение
Условный проход Ду, мм	10
Давление на входе, МПа	32
Расход рабочей жидкости, л/мин для исполнения с фильтром, л/мин	40 5
Напряжение питания электромагнита, В	24
Потребляемая мощность, Вт	18
Уровень взрывозащиты	РО, Иа С
Степень защиты	IP55
Тип источника питания	ИП24-12 или КПТ13
Масса, кг с одним электромагнитом с двумя электромагнитами	6,8 9,4

Гарантии

Гарантийный срок эксплуатации 12 месяцев со дня отгрузки заказчику, при соблюдении всех эксплуатационных требований

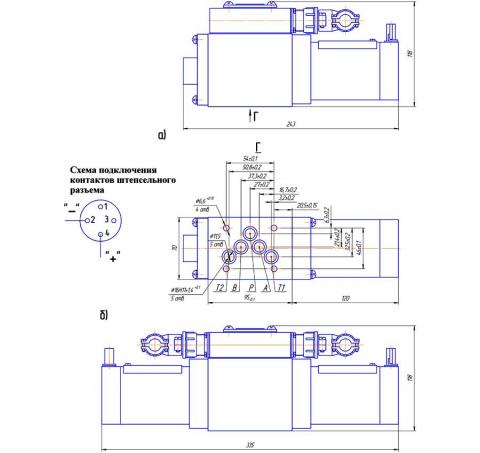

"Габаритные размеры"

Рис.2 Габаритные размеры
