Гидрораспределитель РЕХС 20.3-6 АЛ1-14 Г12-УХЛ2
Гидрораспределитель РЕХС 20.3-6 АЛ1-14 Г12-УХЛ2 с электрогидравлическим управлением с пружинным возвратом. Распределитель управления (пилот) - с двумя электромагнитами (трехпозиционный) с условным проходом 6 мм.
Подвод потока управления от основного потока, слив - соединен с основным сливом.
Гидрораспределитель РЕХС 20.3-6 АЛ1-14 Г12-УХЛ2-* может быть укомплектован следующими электрическими разъемами:
- УХЛ3 - штепсельный разъем, разъем типа «станочный» (с заземлением);
- УХЛ2 - штекерный разъем лепестковый, разъем типа «автомобильный»;
- УХЛ1 - штекерный разъем «ШР».
Гидрораспределители с электрогидравлическим управлением типа РЕХ 16 стыкового монтажа четырехлинейные предназначены для управления движением рабочих органов станков и других машин.
Работа
- при выключенных электромагнитах каналы A, B, P, T заперты;
- при включении одного из электромагнитов линия подвода «P» соединяется с линей канала «А», а линия канала «В» соединяется с линией слива «T»;
- при включении другого электромагнита линия подвода «P» соединяется с линей канала «В», а линия канала «А» соединяется с линией слива «T».
Условия эксплуатации
- положение при эксплуатации – любое;
- рабочая жидкость – минеральное масло;
- номинальная тонкость фильтрации – 25 мкм.

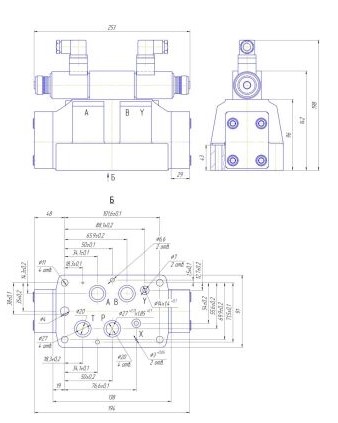

Рис.1 Габаритные размеры
