Гидрораспределитель РЕ 10.3 позволяет регулировать и управлять потоком рабочей жидкости, которая протекает в гидросистеме промышленных станков и машин. Дополнительной функцией является контроль давления этой жидкости.

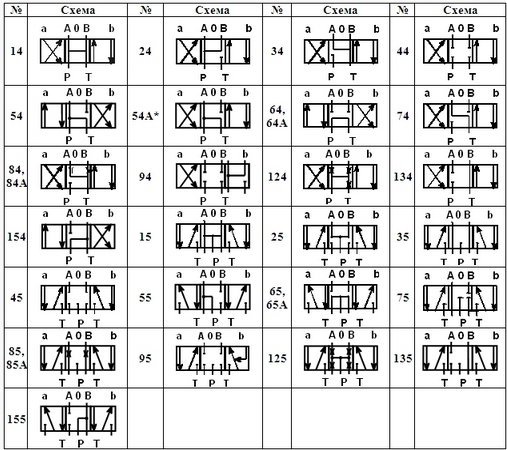

Схема распределения потока рабочей жидкости

Рис.1 - схема распределения потока рабочей жидкости

Технические характеристики

Параметр	Значение параметра
Условный проход, мм	10
Давление на входе, номинальное, МПа (кгс/см²)	32 (320)
Давление на выходе (сливе), максимальное, МПа (кгс/см²)	6 (60)
Расход рабочей жидкости л/мин, номинальный:
для схем: 14,24,34,44,54,74,84,84А,124,134,154	25
для схем: 64,64А	40
максимальный (в зависимости от исполнения по схеме распределения потока), не более	80
Внутренняя герметичность (максимальные внутренние утечки по каждой линии), см³/мин, не более:
для схем 64,64А	200
для остальных схем	100
Время срабатывания, мс, не более:
с электромагнитом переменного тока	20
с электромагнитом постоянного тока	30
Напряжение питания электромагнита, В:
постоянный ток	12, 24, 48, 110
переменный ток	24, 36, 110, 220
Условия эксплуатации:
для пружинного возврата	любое
для исполнений О и ОФ	горизонтальное
Рабочая жидкость	минеральное масло
Номинальная тонкость фильтрации, мкм	25
Масса, кг, не более	6,1

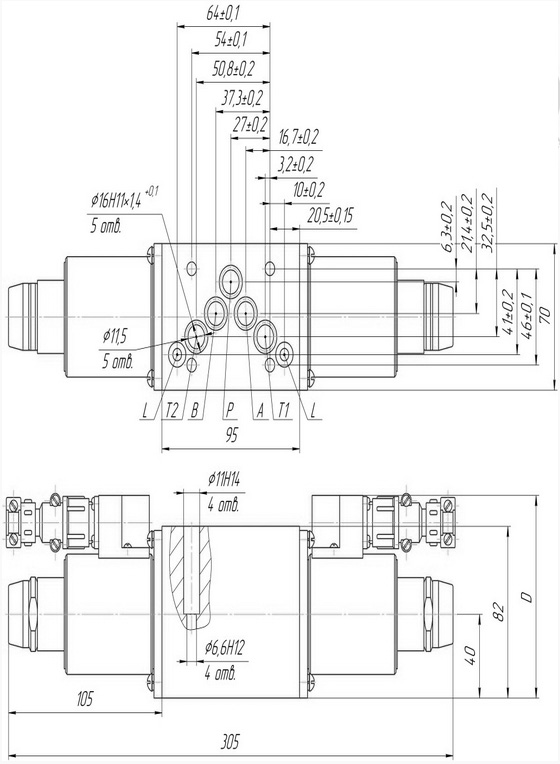

Схема габаритных и установочных размеров гидрораспределителя РЕ 10.3

Рис.2 - схема габаритных и установочных размеров гидрораспределителя РЕ 10.3

Обозначение при заказе

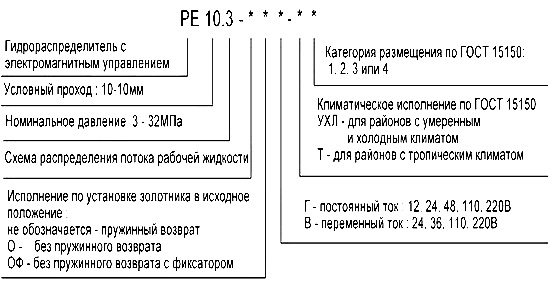

Схема обозначения гидрораспределителя РЕ 10.3 при заказе

Рис.3 - схема обозначения гидрораспределителя РЕ 10.3 при заказе
