Гидрораспределитель РЕ 10.3-44 В110-УХЛ3 стыкового монтажа четырехлинейные предназначены для управления движением рабочих органов станков и других машин.

Работа

• при обесточенных магнитах коммутация линий гидрораспределителя соответствует положению «0»;
• при включении электромагнита со стороны отверстия «А» коммутация линий гидрораспределителя соответствует положению «а»;
• при включении электромагнита со стороны отверстия «В» коммутация линий гидрораспределителя соответствует положению «b».

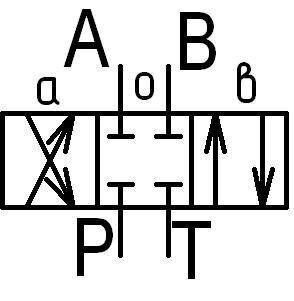

Рис.1 Схема подключчения гидрораспределителя

Условия эксплуатации

• положение при эксплуатации – любое;
• рабочая жидкость – минеральное масло;
• номинальная тонкость фильтрации – 25 мкм.

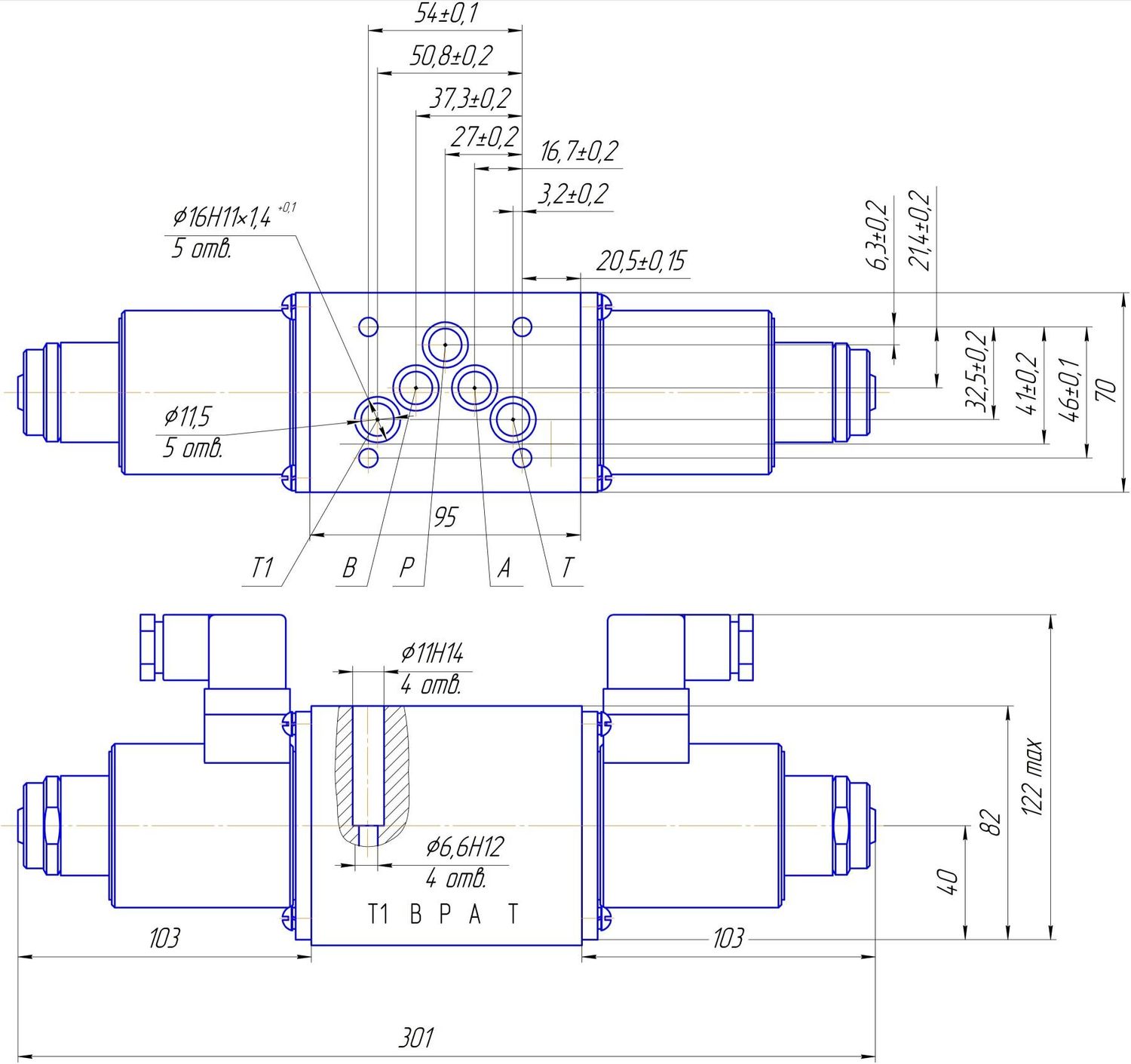

Рис.2 Габаритные размеры
