Гидрораспределитель ГРЭ10
Гидрораспределитель ГРЭ10 предназначен для пуска, останова или изменения направления потока жидкости в гидросистемах различных машин при подаче внешнего управляющего воздействия, осуществляемого с помощью электромагнитов, вручную или механически.
Гидрораспределитель ГРЭ10 является полным аналогом гидрораспределителя ВЕ10; 1РЕ10; 4WE10.
Конструкция и технические параметры гидрораспределителя:
- Гидрораспределитель изготавливается на номинальное давление рабочей жидкости до 32 МПа.
- Максимально допустимое давление на сливе 10 Мпа. По заказу возможно изготовление с допустимым давлением на сливе до 21 МПа.
- В настоящий момент на нашем предприятии освоены следующие схемы распределения потока рабочей жидкости: 574А; 574Е; 574; 573; 573Е; 44-А; 44-В; 34-А; 34-В; 44; 34; 24.

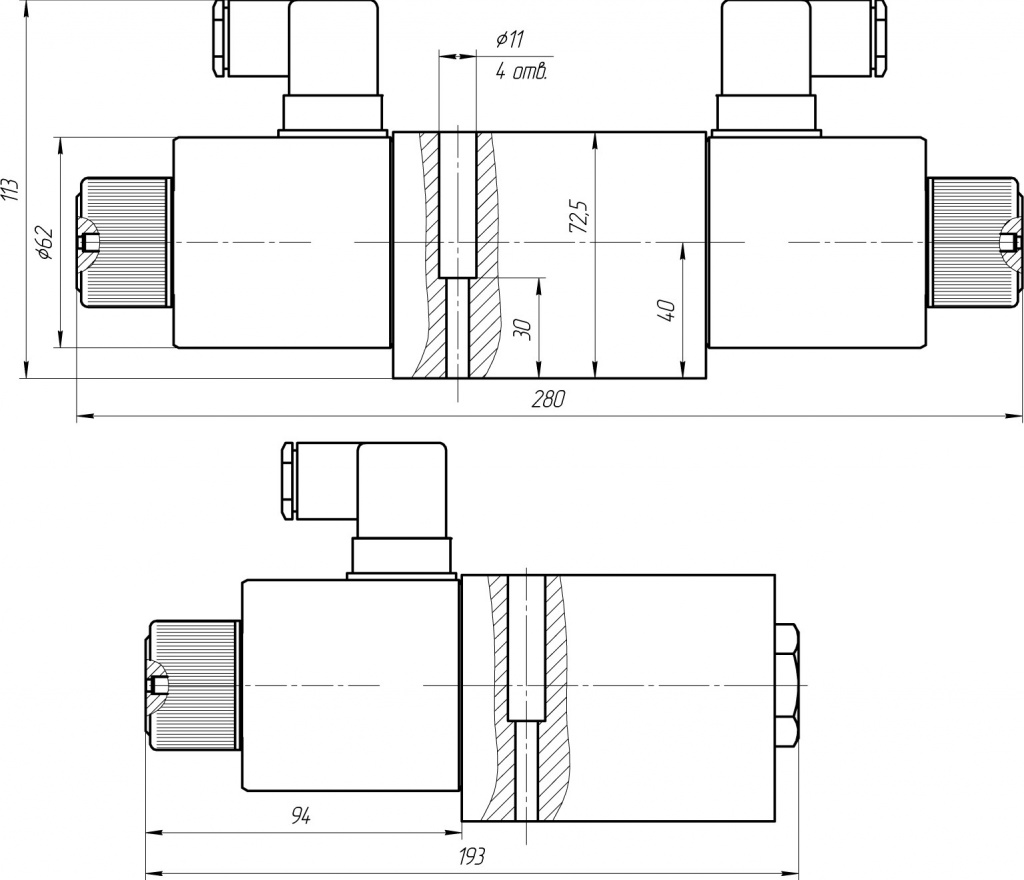

Габаритные и присоединительные размеры гидрораспределителя ГРЭ10
Присоединительные размеры гидрораспределителя ГРЭ10

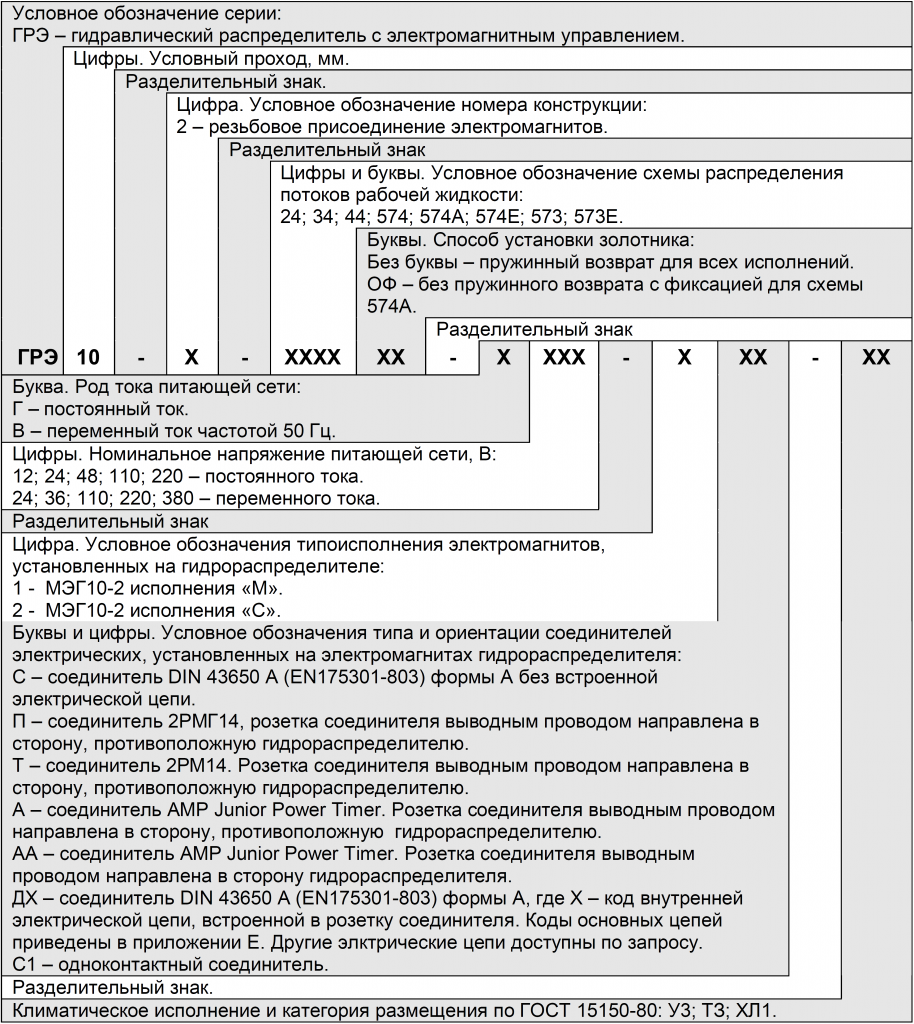

Структура условного обозначения гидрораспределителей ГРЭ10
Список схем распределения рабочей жидкости в гидрораспределителях ГРЭ10
Номер схемы | Условное обозначение | Последовательность соединения каналов при переключении | Таблица аналогов | ||||
Atos | Rexroth | Duplomatic | Vickers | Parker | |||

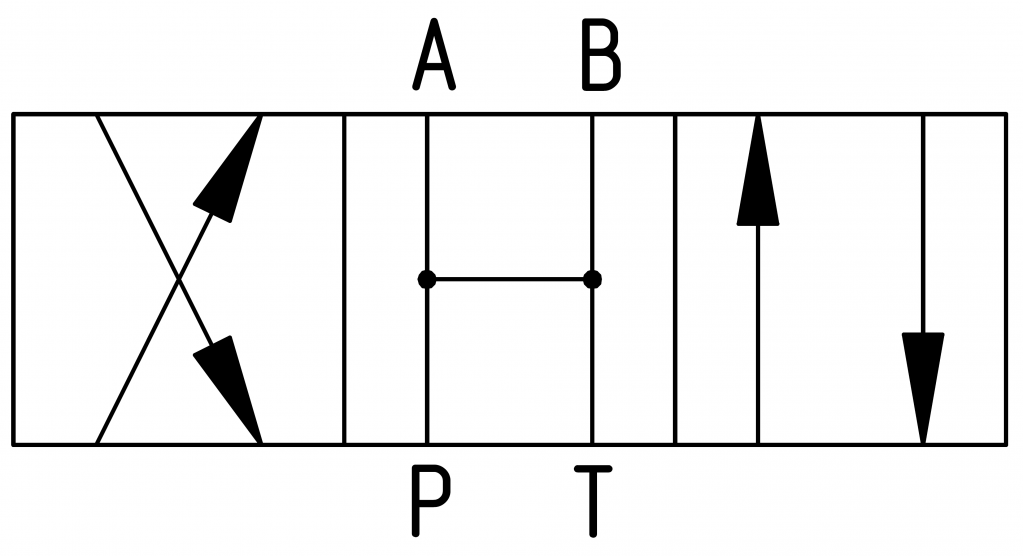

14 | ![]() |
0710 | H | S2 | 0C | 2C | |

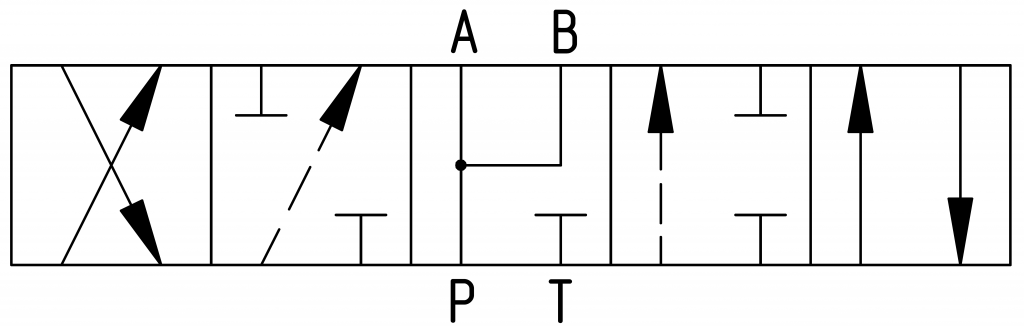

24 | ![]() |
0718 | M | S10 | 7C | 6C | |

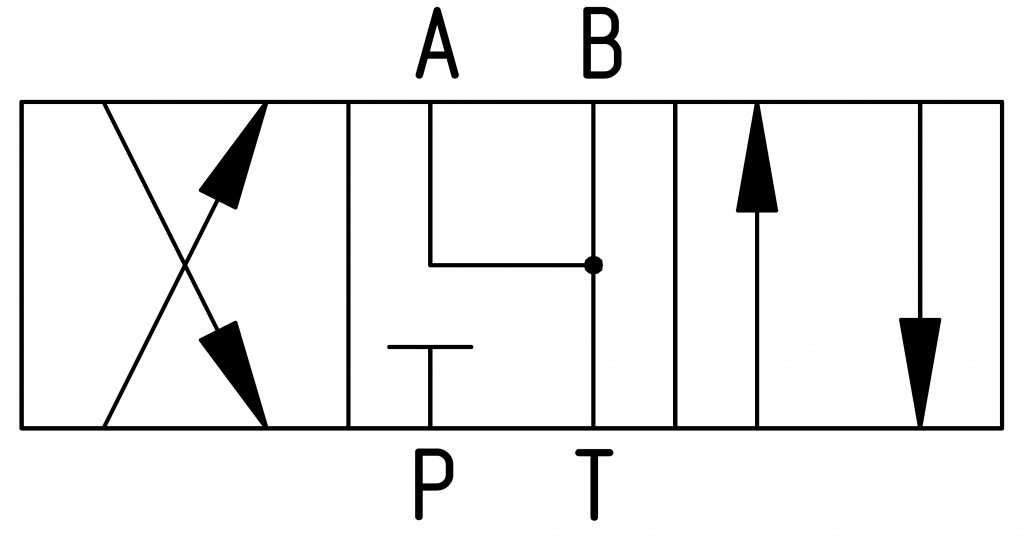

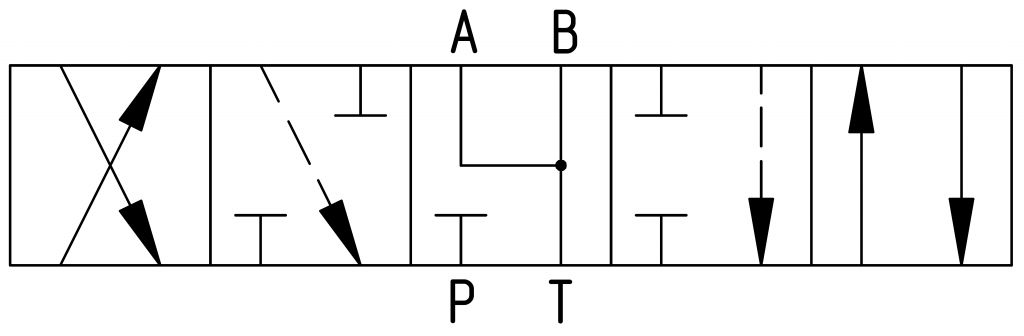

34 | ![]() |
![]() |
0631/2 | J | S3 | 6C | 4C |

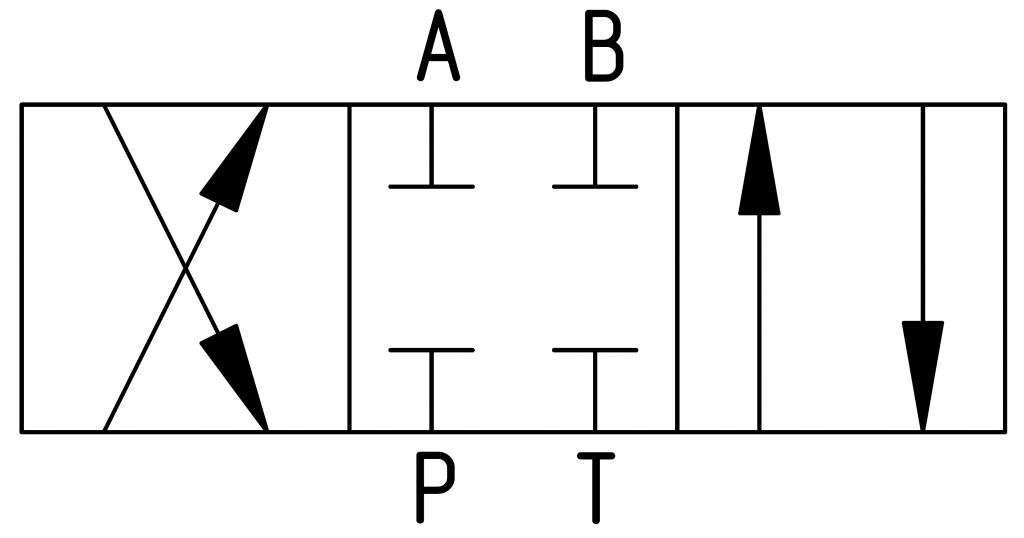

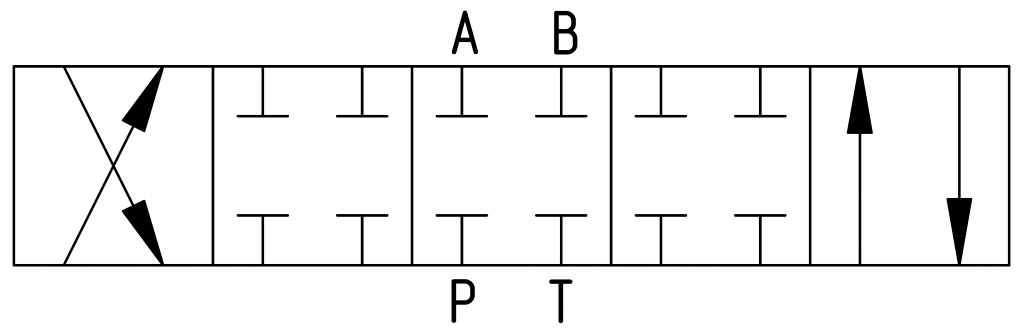

44 | ![]() |
![]() |
0711 | E | S1 | 2C | 1C |

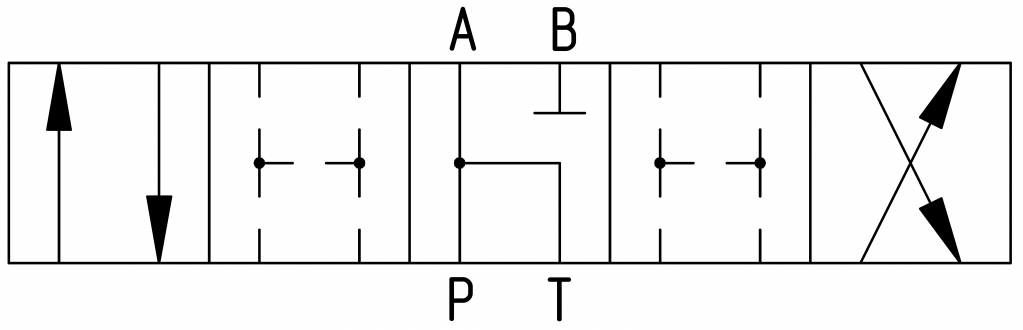

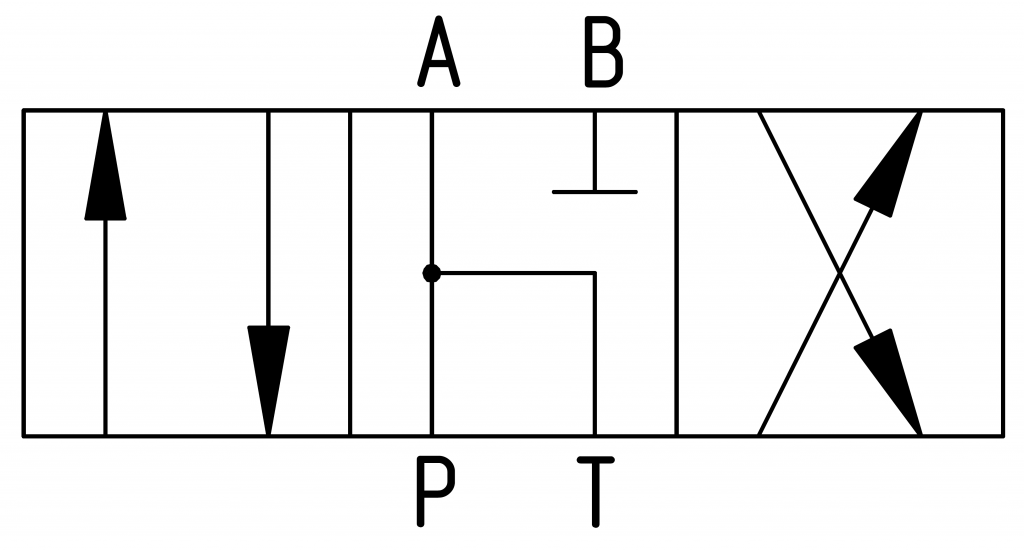

54 | ![]() |
![]() |
0715 | F | S7 | - | - |

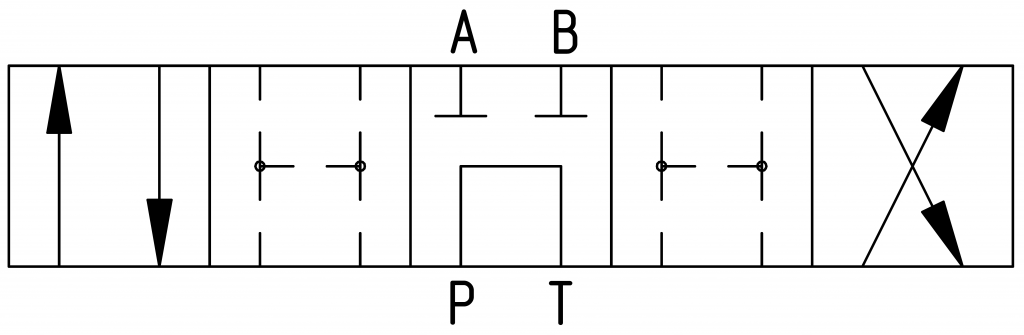

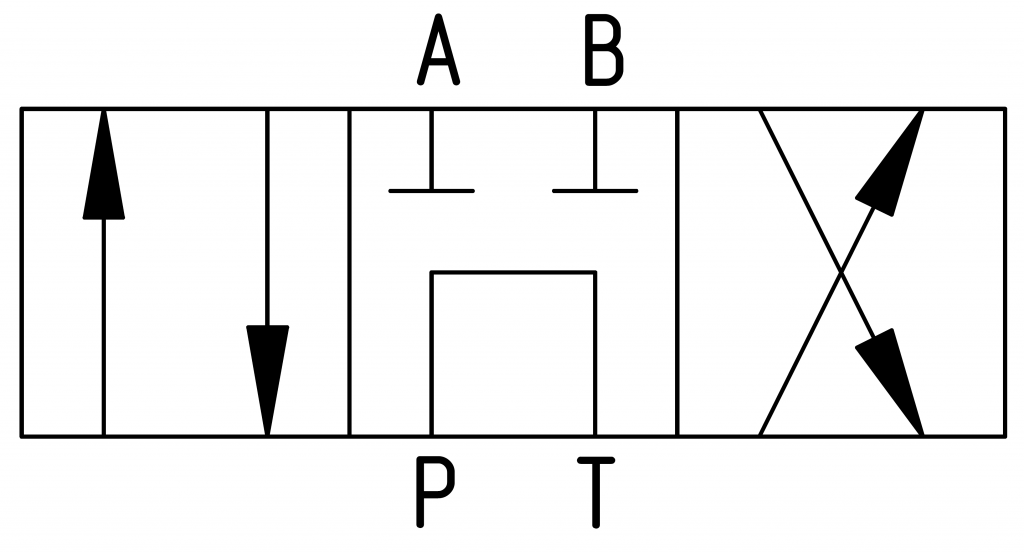

64 | ![]() |
![]() |
0714 | G | S4 | - | 9C |

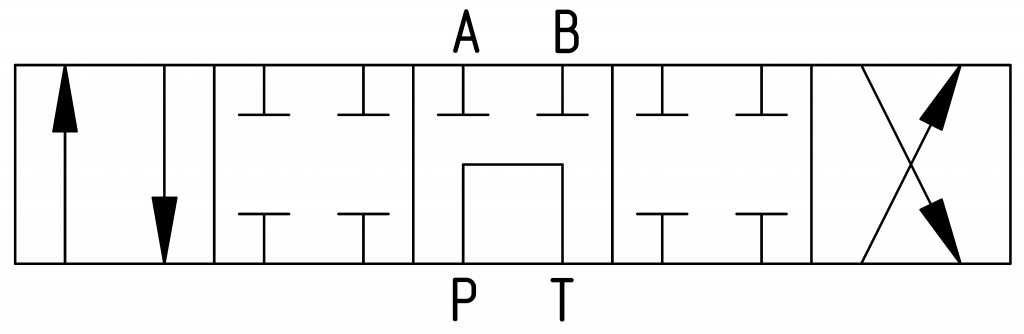

64A | ![]() |
![]() |
- | - | - | - | - |

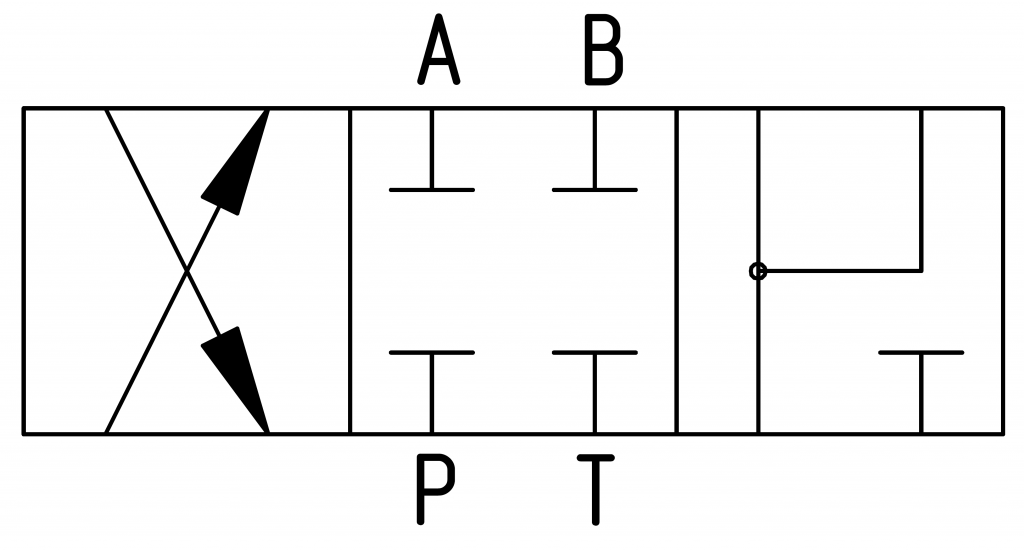

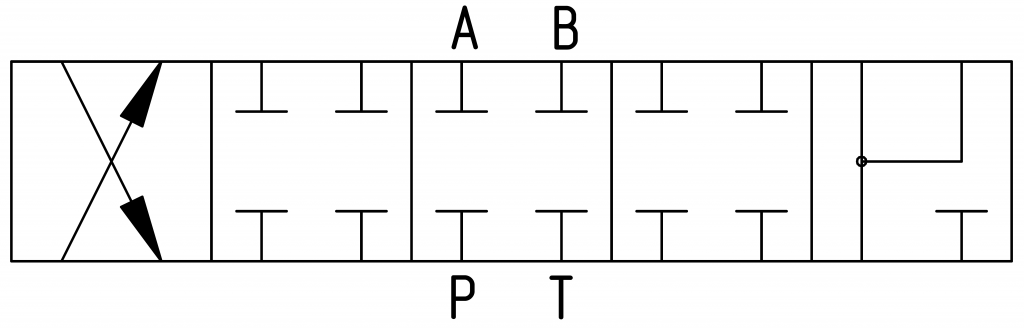

94 | ![]() |
![]() |
- | R | S20 | - | - |

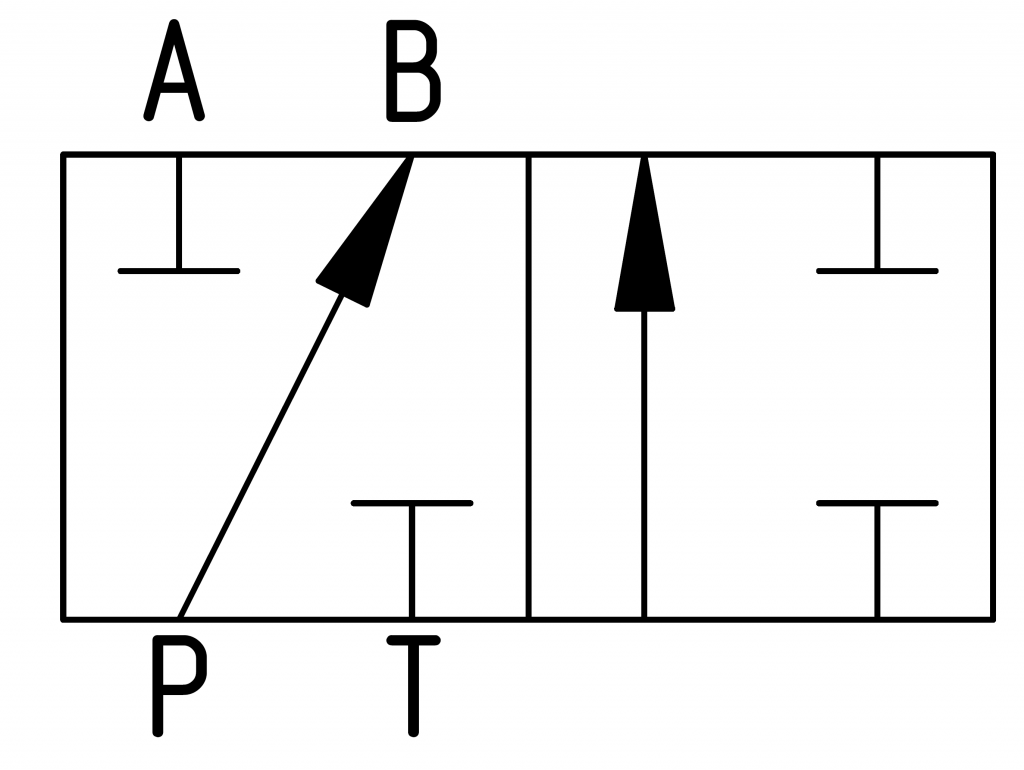

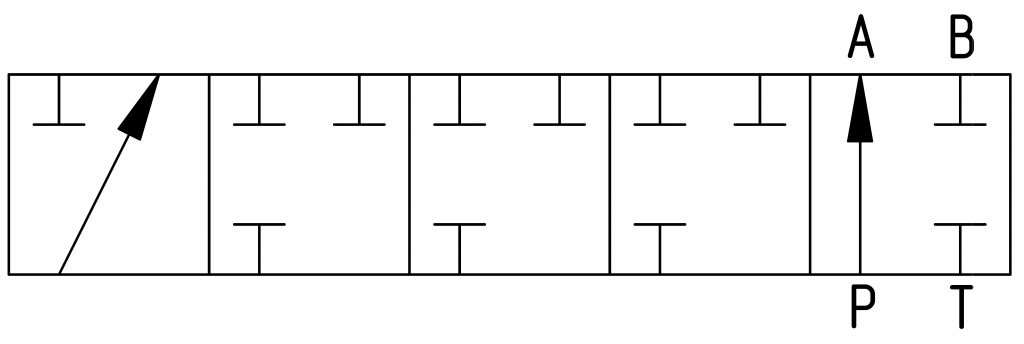

573 | ![]() |
![]() |
- | A | TA23 | - | - |

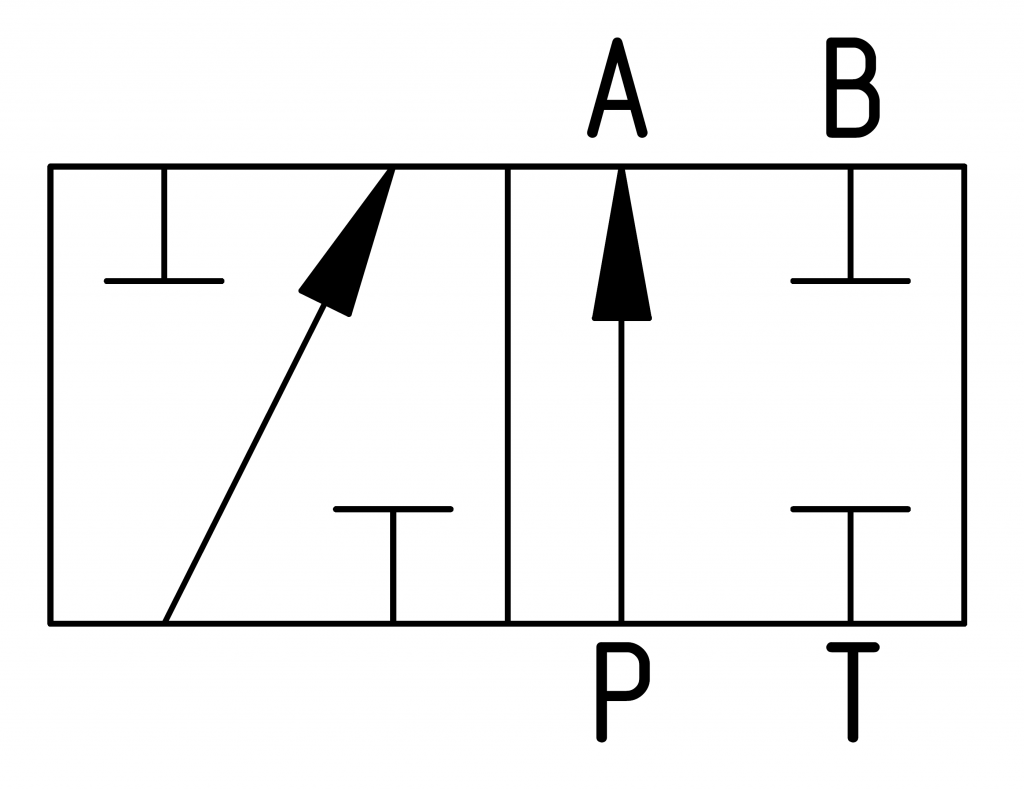

573E | ![]() |
![]() |
- | B | TB23 | 22A | - |

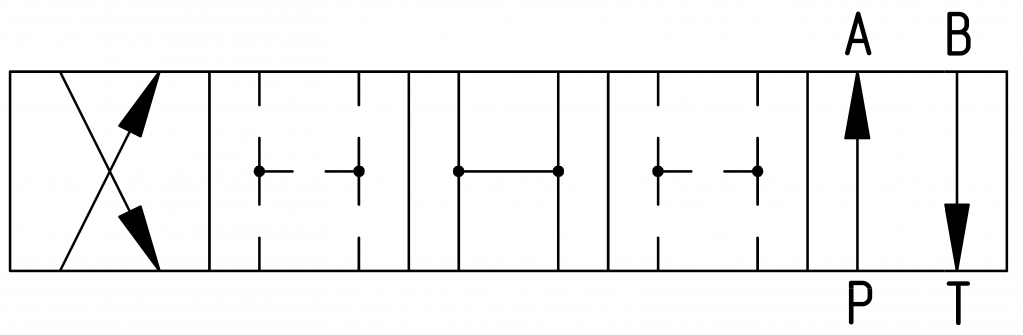

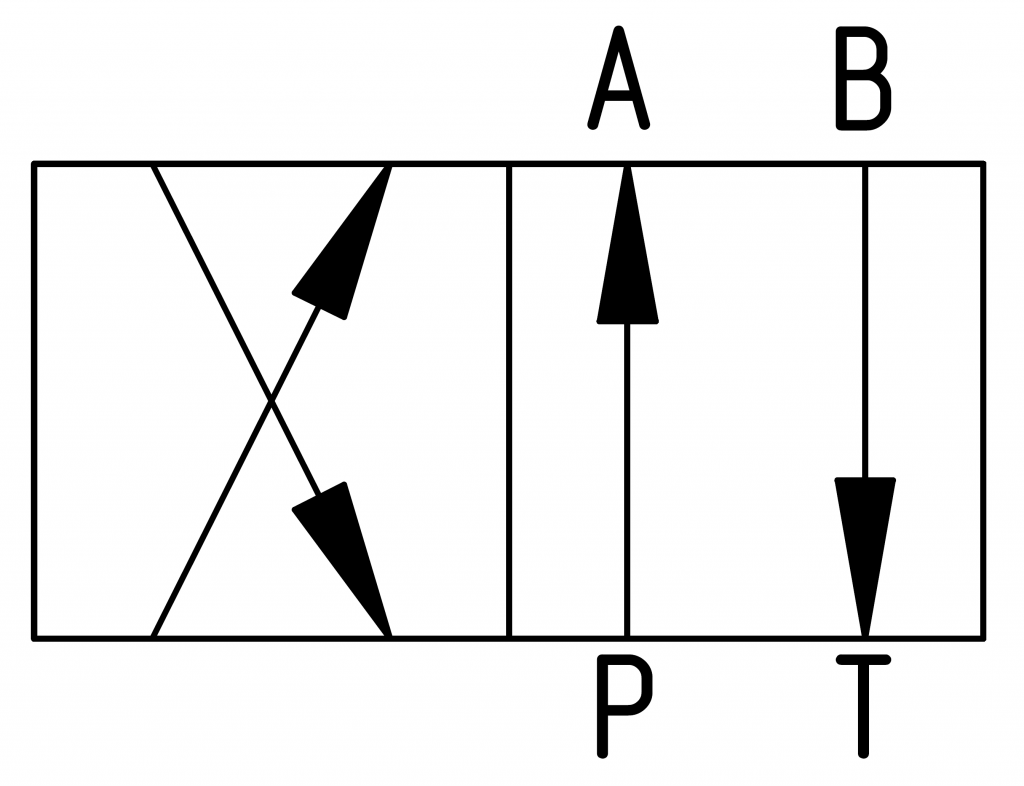

574 | ![]() |
![]() |
0630/2 | C | TA02 | 0A | 0A |

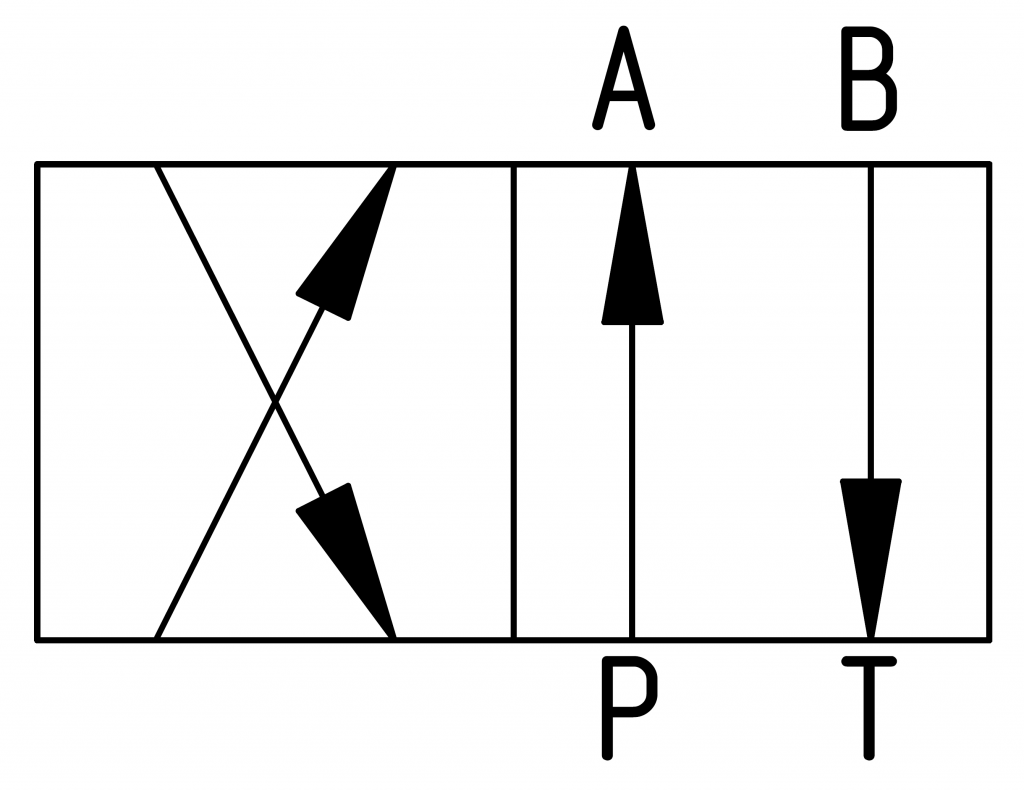

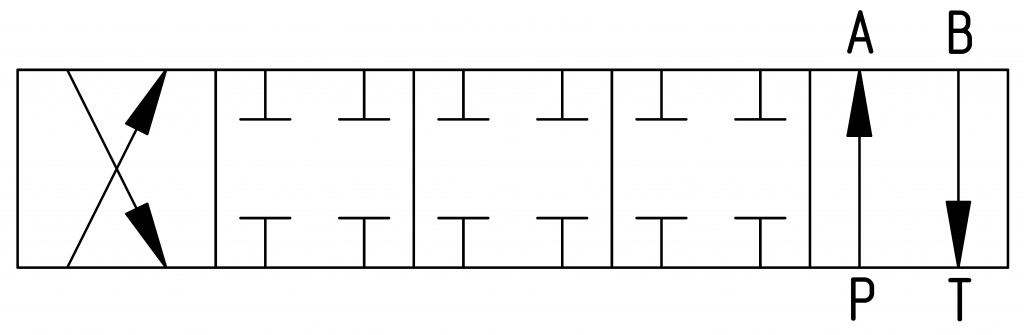

574A | ![]() |
![]() |
0631/2 | D | TA | 2A | 2A |

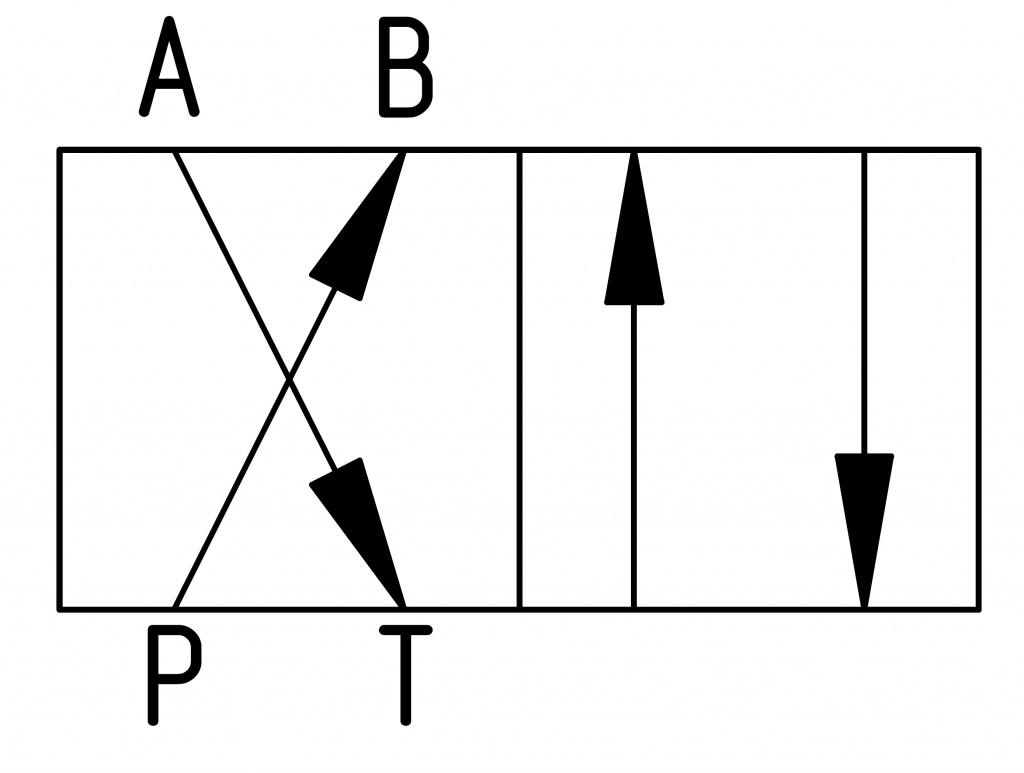

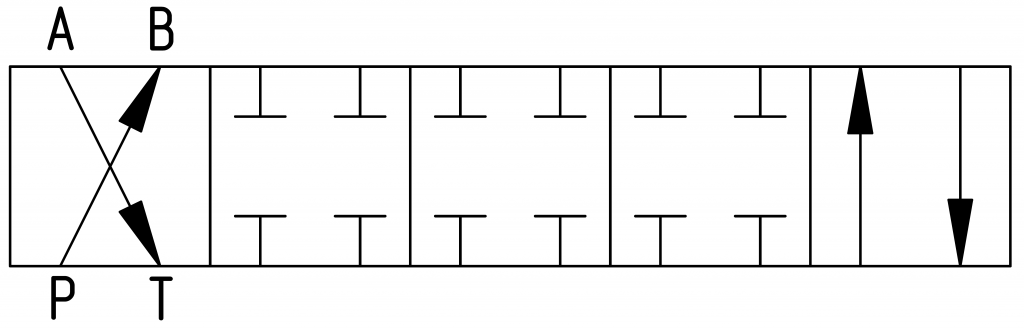

574E | ![]() |
![]() |
0631/2 | Y | TB | - | - |
