Гидрораспределитель АТРЕ 6.3-574Е 10 Г12-УХЛ2, АТРЕ 6.3-574Е 10 Г24-УХЛ2 служит для обеспечения контроля и управления различными механизмами в промышленных машинах и станках. В основу контроля положено полная остановка работы механизма, либо изменение направления в его движении.
Условия эксплуатации гидрораспределителей отвечают климатическому исполнению типа УХЛ2.

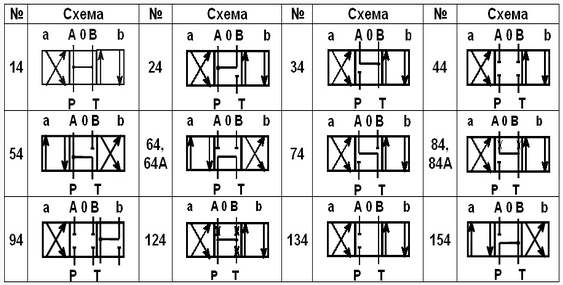

Рис. 1 - схема распределения потока рабочей жидкости
Технические характеристики
|
Параметр |
Значение параметра |
|
Условный проход, мм |
6 |
|
Давление на входе, номинальное, МПа (кгс/см2) |
32 (320) |
|
Давление на выходе (сливе), максимальное, МПа (кгс/см2) |
6 (60) |
|
Расход рабочей жидкости л/мин, номинальный: |
|
|
для схем: 14,24,34,44,54,74,84,84А,124,134,154 |
16 |
|
для схем: 64,64А |
12,5 |
|
максимальный (в зависимости от исполнения по схеме распределения потока), не более |
80 |
|
Внутренняя герметичность (максимальные внутренние утечки по каждой линии), см3/мин, не более: |
|
|
для схем 64,64А |
200 |
|
для схем 94 |
120 |
|
для остальных схем |
100 |
|
Время срабатывания, мс, не более: |
|
|
с электромагнитом переменного тока |
20 |
|
с электромагнитом постоянного тока |
40 |
|
Напряжение питания электромагнита, В: |
|
|
постоянный ток |
12, 24, 48, 110 |
|
переменный ток |
24, 36, 110, 220 |
|
Условия эксплуатации: |
|
|
положение для пружинного возврата |
любое |
|
положение для исполнений О и ОФ |
горизонтальное |
|
Рабочая жидкость |
минеральное масло |
|
Номинальная тонкость фильтрации, мкм |
25 |
|
Масса, кг, не более |
1,4 |

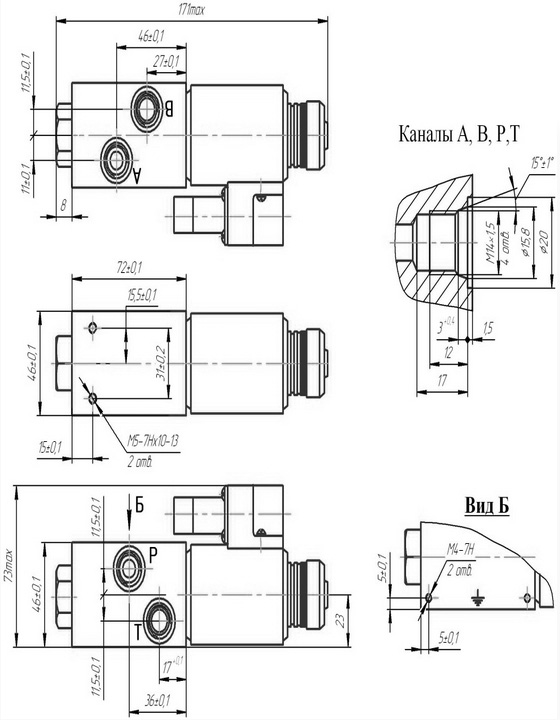

Рис. 2 - схема габаритных и установочных размеров гидрораспределителя АТРЕ 6.3

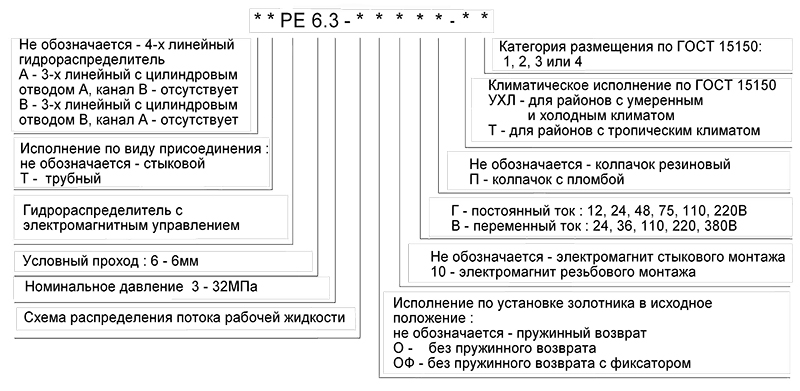

Обозначение при заказе
