Гидрораспределитель 1П110.16.02.060-01 в искробезопасном исполнении служит для управления и контроля жидкости различных исполнительных рабочих механизмов в гидросистемах станков и машин промышленного типа. В основном данный гидрораспределитель применяется на различных машина для погрузки и на другой горной аппаратуре.

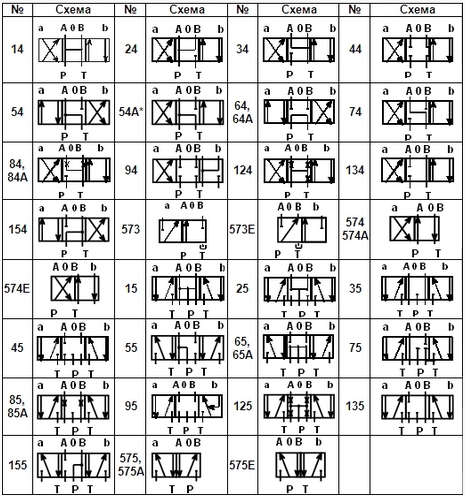

Рис.1 - схема распределения потока рабочей жидкости
Технические характеристики
|
Параметр |
Значение параметра |
|
Условный проход Ду, мм |
10 |
|
Давление на входе, МПа |
32 |
|
Расход рабочей жидкости, л/мин |
40 |
|
для исполнения с фильтром, л/мин |
5 |
|
Напряжение питания электромагнита, В |
24 |
|
Потребляемая мощность, Вт |
18 |
|
Уровень взрывозащиты |
РО, Иа С |
|
Степень защиты |
IP55 |
|
Тип источника питания |
ИП24-12 или КПТ13 |
|
Масса, кг: |
|
|
с одним электромагнитом |
6,8 |
|
с двумя электромагнитами |
9,4 |

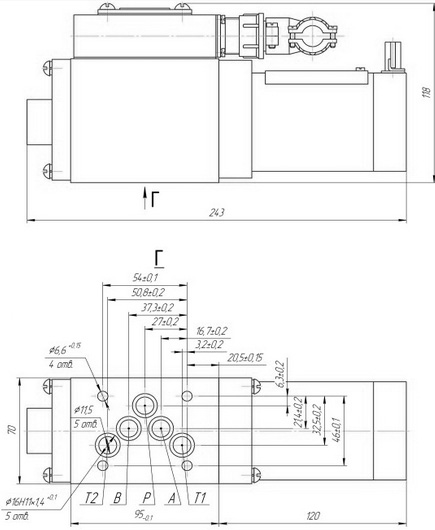

Рис.2 - габаритные размеры гидрораспределителя двухпозиционного 1П110.16.02.060-01

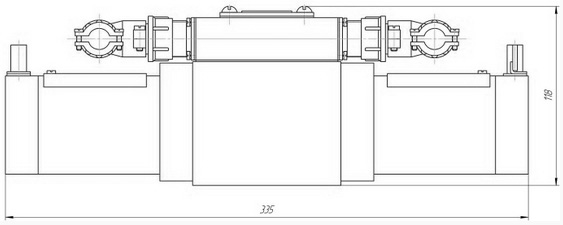

Рис.3 - габаритные размеры гидрораспределителя трехпозиционного 1П110.16.02.060-01

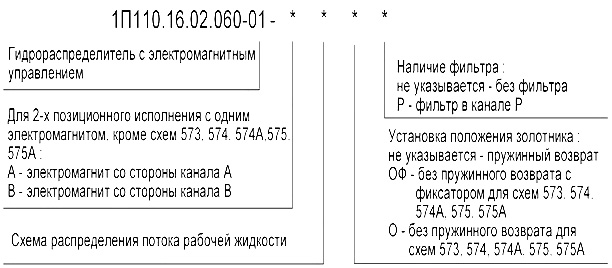

Обозначение при заказе
