Гидрораспределители РЕХ 20.3 предназначен для изменения направления или пуска и остановки потока рабочей жидкости в гидросистемах.
Назначение
Применяются в качестве управляющего устройства в промышленных системах автоматического управления функционалом различных механизмов.
Принцип работы
При обесточенных электромагнитах золотник управления и главный золотник, на который действуют пружины, находятся в среднем положении; при этом обе полости под торцами главного золотника сообщены со с сливом.
При включении одного из электромагнитов, золотник управления перемещается в крайнее положение, пропуская масло из системы управления к торцу главного золотника.
При этом последний перемещается в крайнее положение, соединяя одну полость рабочего цилиндра с потоком масла от насоса, а другую — со сливом.
| Параметры | Значения |
| Условный проход, мм | 20 |
| Давление на входе, номинальное, МПа | 32 |
| Максимальное давление на выходе (сливе), МПа: | |
| - для исполнений с независимым сливом из гидрораспределителя управления | 25 |
| - для исполнений с объединенным сливом из гидрораспределителя управления | 6 |
| Расход рабочей жидкости, л/мин: | |
| - номинальный | 160 |
| - максимальный | 360 |
| Внутренняя герметичность (максимальные внутренние утечки по каждой линии), см3/мин | 320 |
| Время срабатывания, мс | 40 |
| Давление управления, МПа: | |
| - максимальное | 25 |
| - минимальное | 0,5 |
| Номинальная тонкость фильтрации, мкм | 25 |
| Масса, кг: | |
| - с одним электромагнитом | 19,0 |
| - с двумя электромагнитами | 19,5 |
Условия эксплуатации
- Положение при эксплуатации:
- для пружинного возврата АЛ и АЕ - любое;
- для исполнений К - горизонтальное;
- Рабочая жидкость - минеральное масло.

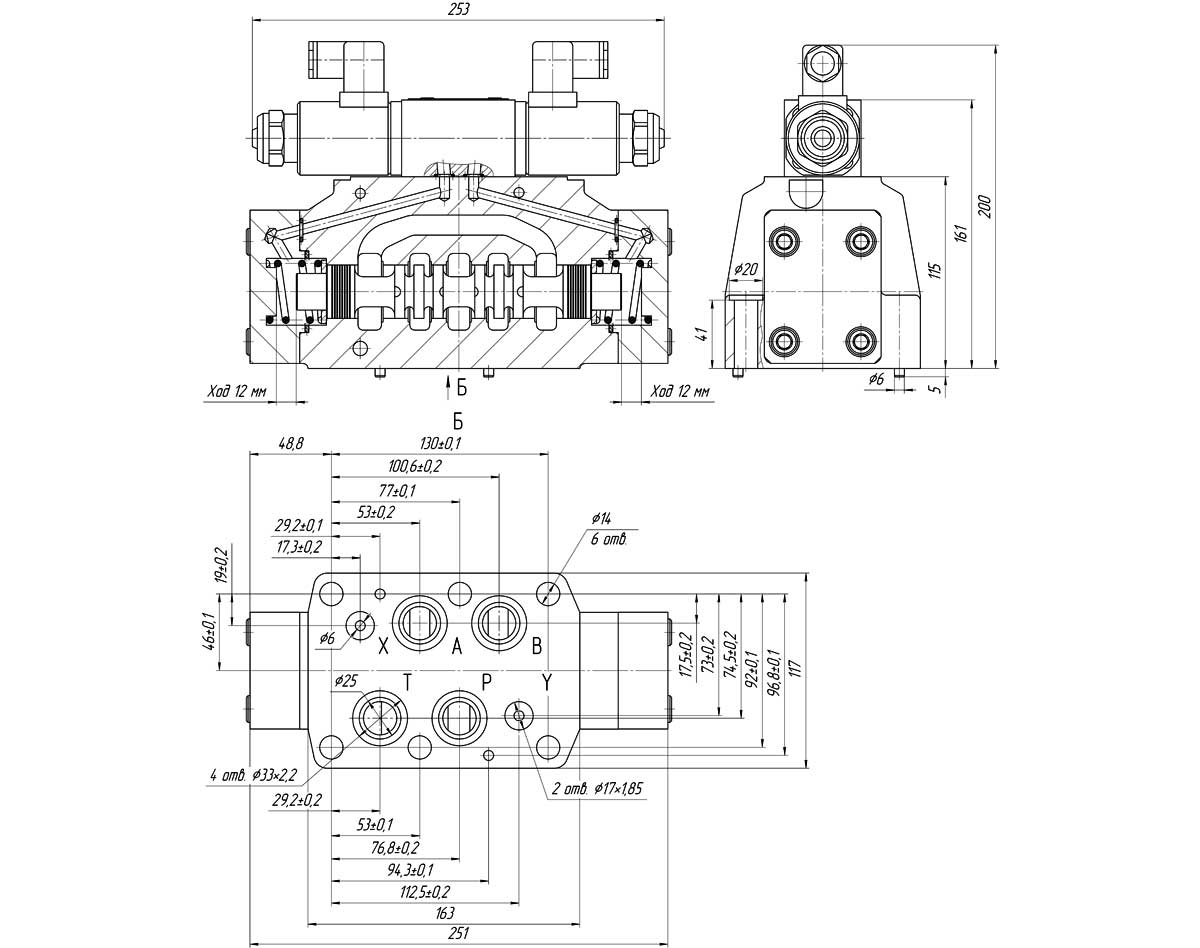

Рис.1 Габаритные размеры
