Воздушный фильтр ФВ-6-03 представляет собой систему конечной очистки технического воздуха, подаваемого к пневматическим системам различного оборудования и установок промышленного типа.

Благодаря использованию этих фильтрующих узлов ФВ-6-03 исключается возможность попадания механических примесей и частиц масла в пневматическую систему оборудования.

Фильтры ФВ-6-03 очищают воздух от всех возможных частиц, которые не были отфильтрованы системой грубой очистки.

Область применения ФВ-6-03

Фильтры ФВ-6-03 используются для комплектации очистительных систем воздуха на промышленных предприятиях, нефтеперерабатывающих объектах, газораспределительных предприятиях, химических заводах и прочее.

Фильтры ФВ-6-03 широко используются в системах пневматической автоматики, с помощью которой производится управление многими узлами промышленных установок.

Функционирование

Очистка воздушных потоков от примесей производится в два этапа:

1. На первой стадии выполняется отделение примесей механического типа, а также водяного и масляного конденсата, которые не были удалены из воздушной массы в процессе грубой фильтрации.
2. Второй этап очистки воздуха предусматривает завершающую очистку, благодаря которой на выходе из фильтра получают воздух, отвечающий чистоте по содержанию примесей не более 5 мкм. После прохождения воздушного потока через фильтр он будет отвечать 1-му классу загрязненности, при условии, что на вход подавался воздух 5-го класса.

На воздухопроводах устройства ФВ-6-03 устанавливаются в вертикальном положении с максимальным отклонением не больше 2⁰ в одну из сторон. С течением времени, при выполнении фильтрации воздуха, в накопительной нише фильтра будут накапливаться примеси. Для его очистки потребуется его периодическое продувание.

Условия эксплуатации

Виды климатического исполнения: У категории 3 по ГОСТ 15150 для работы при температурах от -50°С до +60°С.

По индивидуальному заказу возможно изготовление фильтров ФВ-6-03 исполнения Ор в коррозионностойком исполнении, устойчивых к воздействию окружающего воздуха с концентрацией сероводорода до 3 мг/м³.

Технические характеристики ФВ-6-03

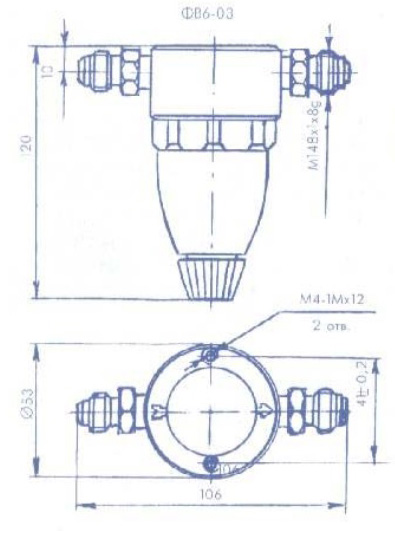

Схема фильтра ФВ-6-03
