Фильтр Сапун 20

Фильтр Сапун 20 представляет собой фильтрующий элемент, используемый для очистки воздушного потока от пыли. Очистке подлежит воздух, который циркулирует в гидробаке и смазочном баке в пространстве над уровнем используемого масла.

Конструкция и работа фильтра

Сапун-20 имеет в своей конструкции корпус, на наружной поверхности которой расположен фильтрующий элемент и отражатель. Защитный кожух, закрывающий фильтрующий элемент, имеет отверстия для отвода чрезмерного давления, посредством стравливания воздуха. Между корпусом и кожухом устанавливается специальная герметическая прокладка.

Функционирование фильтрующего устройства заключается в следующем. При снижении уровня смазывающей жидкости в баке происходит разрежение, что приводит к засасыванию воздуха из атмосферы. Воздух проходит через фильтрующий материал, очищается от механических примесей и других загрязнений и поступает в бак, заполняя пространство над поверхностью масла. Отверстия для отвода воздуха в этот момент закрываются крышкой.

Если в баке увеличивается уровень масла, то происходит рост давления. Воздух в таком случае будет воздействовать на отражатель, который перекроет поступление воздуха в фильтр и защитит его от замасливания парами масла, которые выводятся вместе с лишним воздухом через стравливающие отверстия. После снижения уровня масла и давления рабочий цикл сапуна повторится.

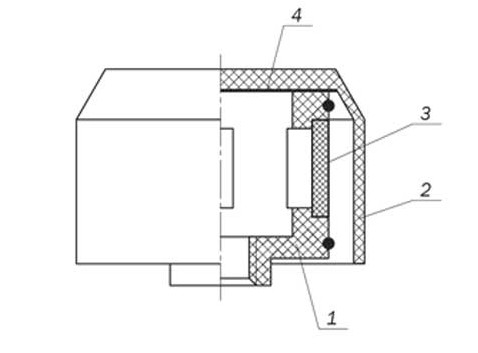

рис. 1 - Схема фильтра Сапун 20

Сапун 20 состоит из (рис.1):

1. корпус;
2. кожух;
3. фильтроэлемент;
4. прокладка .

Эксплуатационные ограничения

Фильтр Сапун 20 производится для применения в зонах с умеренным и тропическим климатом. Это позволяет успешно эксплуатировать его при температурах окружающего воздуха в диапазоне +10С…+400С.

Для исключения замасливания фильтра в его составе имеется специальное приспособление.

Технические характеристики

рис. 2 - Габаритные размеры Сапун 20

Пример условного обозначения сапуна при заказе:
Сапун 20 УХЛ4 ОСТ2 Г45-2-86
