Фильтр сетчатый 0,04С42-54А

11 952
Артикул:
9954
  • Описание
  • Гарантии

Фильтр сетчатый 0,04С42-54А предназначены для очистки жидкостей и масел от механических примесей в гидравлических и смазочных системах токарно-винторезных, зубообрабатывающих, шлифовальных и других станков. Фильтры предназначены для очистки масел, вязкость которых не превышает 500мм2/с (сСт), с их температурой в диапазоне от +10 до +70°С.

Габаритные размеры притычных фильтров
Обозначение Dy H d d1 Кол-во фильтр. эл Масса,кг
ВС42-51 10 70 17 25 3 0,74
ВС42-52 16 80 17 25 5 0,81
ВС42-53 20 105 24 32 9 0,97
ВС42-54 25 140 24 32 15 1,2

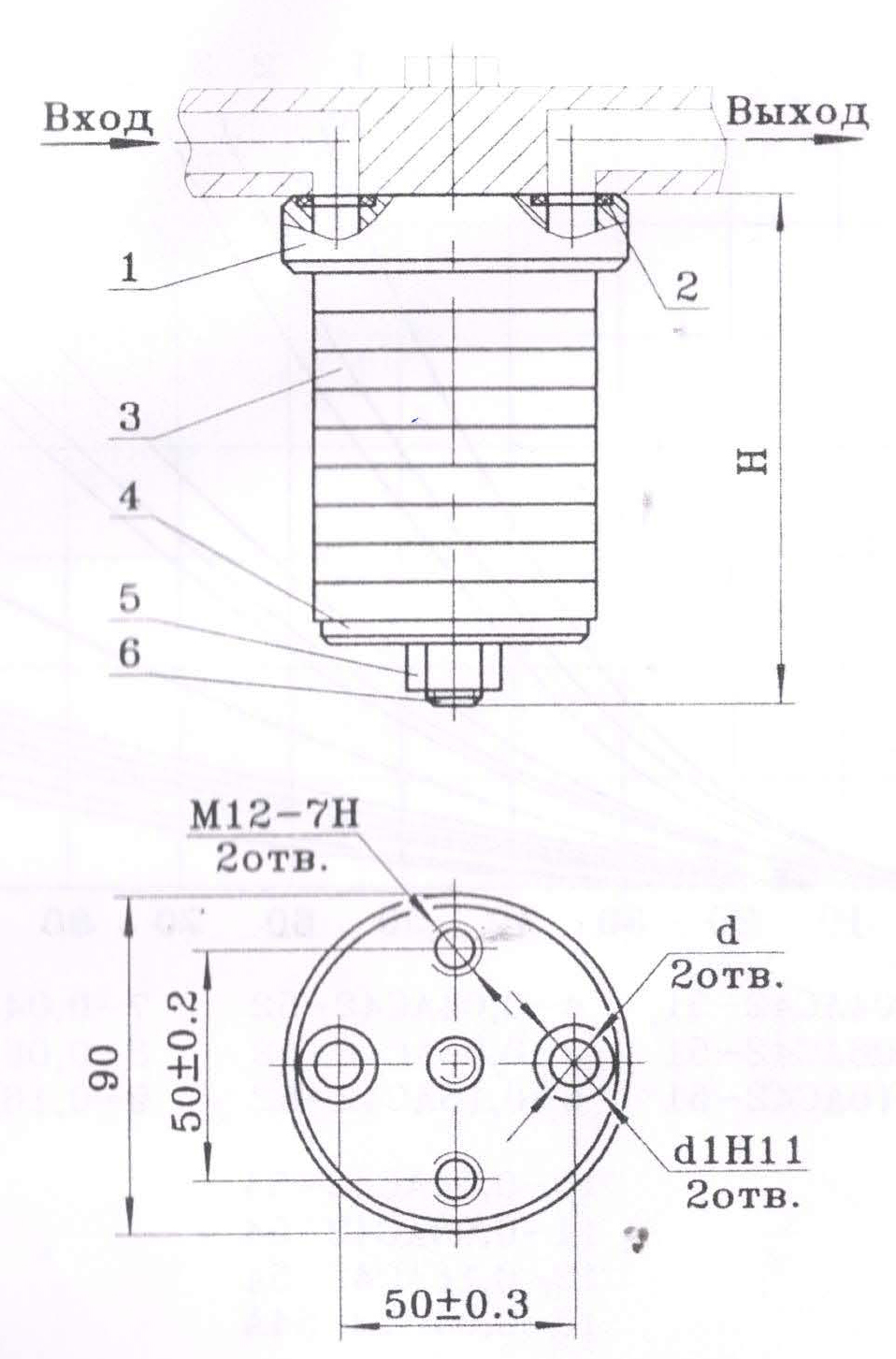

"Фильтр притычной"

Рис.1 Схема габаритных размеров фильтра 0,04С42-54А

  1. головка;
  2. резиновое кольцо;
  3. фильтрующие элементы;
  4. шайбы;
  5. гайка.

Рекомендации по эксплуатации

  • фильтры АС42-5, ВС42-5, С42-54А устанавливаются в гидросистеме таким образом, чтобы направление стрелки на крышке и направление движения рабочей жидкости совпадало;
  • очистку фильтрующих элементов следует проводить не реже 100-200 часов работы путем их промывки в бензине или керосине с последующей продувкой сухим воздухом;
  • при установке промытых фильтрующих элементов следует строго соблюдать последовательность. Для чего первый фильтрующий элемент устанавливается своими выступами в глухие отверстия головки подбором. Последующие элементы устанавливаются своими восемью выступами так, чтобы отверстие с замкнутым пояском совпадало с таким же отверстием на уже установленном элементе, а разомкнутым пояском совпадало с разомкнутым пояском второго отверстия.
Технические характеристики
Обозначение Условный проход, мм Присоединение Тонкость фильтрации, мкм Номинальный расход, л/мин Номинальный перепад давления, МПа
0,16АС42-51 10 К3/8" 160 16 0,1
0,16АС42-52 16 К1/2" 32
0,16АС42-53 20 К3/4" 63
0,16АС42-54 25 К1" 100
0,08АС42-51 10 К3/8" 80 8 0,05
0,08АС42-52 16 К1/2" 16
0,08АС42-53 20 К3/4" 32
0,08АС42-54 25 К1" 63
0,04АС42-51 10 К3/8" 40 4 0,1
0,04АС42-52 16 К1/2" 8
0,04АС42-53 20 К3/4" 16
0,04АС42-54 25 К1" 32 0,05
0,16ВС42-51 10 Стыковое 160 16 0,1
0,16ВС42-52 16 32
0,16ВС42-53 20 63
0,16ВС42-54 25 100
0,08ВС42-51 10 Стыковое 80 8 0,05
0,08ВС42-52 16 16
0,08ВС42-53 20 32
0,08ВС42-54 25 63
0,04ВС42-51 10 Стыковое 40 4 0,1
0,04ВС42-52 16 8
0,04ВС42-53 20 16
0,04ВС42-54 25 32 0,05
0,04С42-54А 8 К1/4" 40 16 0,06

Срок хранения

  • Полный установленный ресурс не менее 12000ч
  • Срок хранения без переконсервации - 24 месяца
  • Замена РТИ (резинотехнических изделий) отказом не является.
