Фильтр сетчатый всасывающий 40-8-2 применяется для очистки смазочных материалов от механических загрязнений. Данный тип фильтров может очищать жидкости, вязкость которых не менее 10 и не более 300 мм2/с. Существует два варианта изготовления фильтра 40-80 : с предохранительным клапаном (40-80-2) и без (40-80).
Конструкция
Фильтр 40-8-2 включает: каркас и фильтрующий элемент. На верхней части фильтрующего элемента находится головка с резьбой для присоединения, а на нижней чашка с предохранительным клапаном.
Технические характеристики
|
Условный проход, мм |
40 |
|
Расход номинальный, л/мин |
125,0 |
|
Ном. тонкость фильтрации,мкм |
80 |
|
Перепад давления при ном. расходе мПа, не более |
0,007 |
|
Масса, кг., не более |
0,52 |
|
Габаритные размеры, мм |
88x210 |
|
Устаревшее обозначение |
Фильтр 0,08БС41-24 |
|
Габаритные размеры, не более, мм |
|
|
88 |
|
210 |
|
27±0,5 |
|
G1 1/2 "-B |

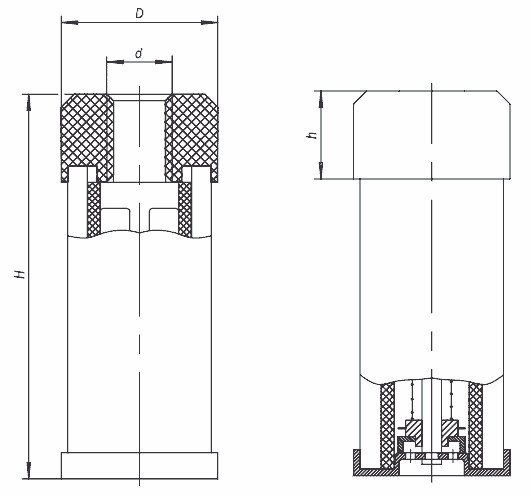

рис. 1 - Габаритные размеры
