Фазоуказатель ЭИ5001 используется для установки последовательности изменения фаз. Данный вид фазоуказателей может применятся только в трехфазных цепях с переменным током.

Конструкция и принцип работы

Корпус фазоуказателя ЭИ5001 изготовлен из пластмассы. Он состоит из основания и крышки. На основании прикреплена стальная пластина, которая имеет 3, смещенных на 120 градусов дуг относительно друга, сердечника. В центре пластины находится ось механизма с керном, который является опорой для попятника, запрессованного во втулку диска ротора. Во время вращения диска ротора по направлению соответствующему стрелке, последовательность изменения фаз такое как обозначения зажимов.

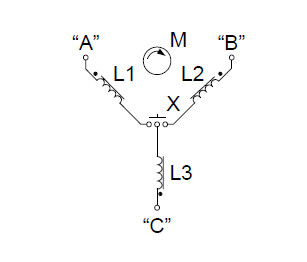

Схема электрическая принципиальная ЭИ5001
L1, L2 –катушка; W – ротор; Х-контактодержатель

Технические характеристики

Возможные значения напряжения в цепи	50 - 600 В
Возможный диапазон частот в цепи	40 - 1000 Гц
Значение напряжения
при частотах от 40-500 Гц	50 - 600 В
при частотах от 500-1000 Гц	200 - 600 В
Продолжительность включения	не более 3 с
Интервал между включениями	не менее 30 сек
Потребляемая мощность
при напряжении 50 В и частоте 50 Гц	2 В•А
при напряжении 100 В и частоте 50 Гц	7,5 В•А
при напряжении 100 В и частоте 500 Гц	4 В•А
при напряжении 500 В и частоте 50 Гц	200 В•А
Габаритные размеры	(65 ± 1,0) х (65 ± 1,0) х (45 ± 1,0) мм
Вес	не более 0,19 кг
