Фазоуказатель А5001

Фазоуказатель А5001 предназначен для определения и индикации порядка чередования фаз, обрывов и перекосов фаз в трехфазных цепях переменного тока.

Исполнение

Фазоуказатель выполнен в пластмассовом корпусе с возможностью реечного крепления. Подключение к трехфазной сети  осуществляется с помощью клеммного соединителя.

На крышке фазоуказателя А5001 расположено три светодиодных индикатора (СДИ) - «А», «В», «С»,  которые используются для определения чередования фаз, обрывов или перекоса фаз.

• При последовательном включении СДИ «А», «В», «С» (в направлении, указанном стрелкой на крышке фазоуказателя) порядок чередования фаз соответствует обозначениям зажимов.
• При последовательном включении СДИ «С», «В», «А»  (в направлении, обратном к указанному стрелкой на крышке фазо-указателя) порядок чередования фаз противоположный обозначениям зажимов.
• Постоянное включение СДИ «А» или «В» или  «С» происходит при отсутствии (обрыве) сигналов в каналах фазы А, В и С соответственно.
• Последовательное включение СДИ «А», «В» соответствует искаженным сигналам фаз А и В (смещение по фазе или замыкание фаз А и В).  Аналогично последовательное включение СДИ «В», «С» соответствует искаженным сигналам фаз В и С,  последовательное включение СДИ «А», «С» соответствует ис-каженным сигналам фаз А и С.

Технические характеристики

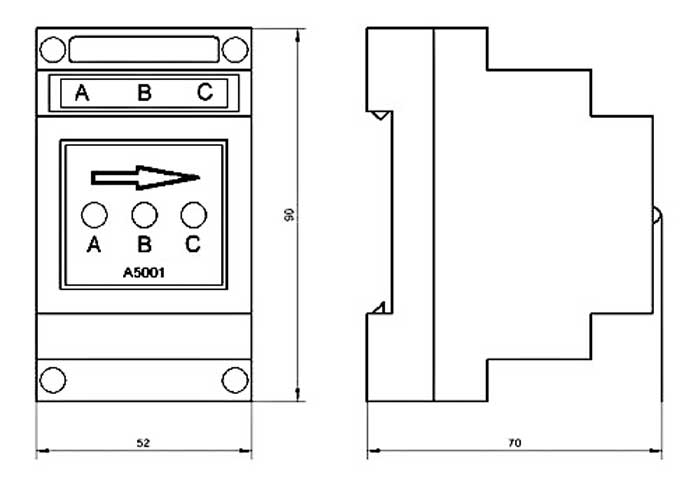

Схема габаритов

Комплектация

• Фазоуказатель А5001
• Паспорт
