Датчики ДТ используются для обеспечения защиты отходящих присоединений в распределительных сетях от короткого замыкания и перегрузок. Допускается напряжение сети до 1200 В. ДТ применяются совместно с блоками БКЗ – 3, которые служат для контроля сопротивления.

Технические характеристики

Номинальное напряжение электрической сети, в которой могут быть установлены датчики тока типа ДТ, В, не более	1140
Номинальный ток, А
ДТ-1	32/63
ДТ-2	125
ДТ-3	250/315
ДТ-4	250/400
ДТ-5	500
ДТ-8	800
Выходное напряжение на зажимах вторичной обмотки при подключенном к ней эталонном резисторе 840 Ом при токе первичной обмотки датчика тока, равном номинальному, В	7,2±0,4
Частота сети, Гц	50
Габариты датчиков, мм
ДТ-1, ДТ-2, ДТ-3	140x72
ДТ-4, ДТ-5	180x72
ДТ-8	230x90
Масса датчика, кг, не более	0,5

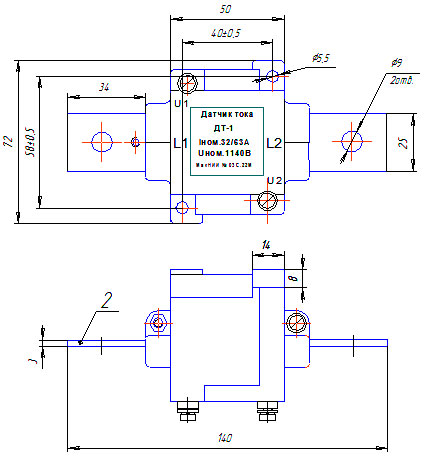

Габаритные размеры ДТ-1

рис. 1 - Габаритные размеры датчика ДТ - 1
