Датчик импульсов ДИМ-1У служит для создания импульсного питания ламп пульт-табло и светофоров.
Эксплуатация
Датчик импульсов ДИМ-1У остается работоспособным при воздействии:
- температуры окружающего воздуха от -40 до +60 °С (вид климатического исполнения У, категория размещения 2 по ГОСТ 15150).

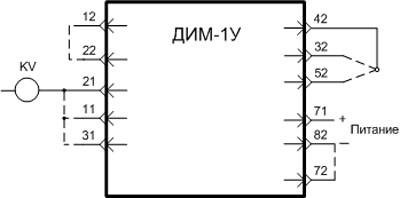

Рис.1. Внешние подключения датчика ДИМ-1У
Диапазон напряжения
| Номинальное напряжение питания, В | Нагрузка (тип реле) | Перемычки | Длительность, с | Перемычки | |
| 12 | НМПШ2-400 |
12-22 72-82 21-31 |
импульса | интервала | |
| 14 | НМПШ2-400 | 0,75 | 0,75 | 32-42 | |
| ТШ-65СВ (1-3) | 1,0 | 0,5 | 52-42 | ||
| 24 | НМПШ2-400 | – | |||
| НМПШ-900 | 21-11 | ||||
Технические характеристики
| Параметры | Значения |
| Напряжение питания | (12 ± 1,2) В, (14 ± 1,4) В или (24 ± 2,4) В от источника постоянного тока |
|
Максимальный ток нагрузки, мА:
|
50 150 190 |
| Количество импульсов в минуту | 40 |
|
Номинальное значение длительности импульса / паузы, в зависимости от установленной перемычки, с |
0,75 / 0,75; |
|
Допускаемые отклонения от номинальных величин импульса / паузы датчика ДИМ-1У, не более:
|
± 3 % ±10 % |
| Устанавливается | в штепсельные розетки реле НМШ |
| Степень защиты | ІР30 по ГОСТ 14254 |
| Габаритные размеры | не более 112х87х200 мм |
| Масса | не более 0,6 кг |
