Блок усиления мощности БУМ-8 успешно использоваться для коммутации цепей и постоянного, и переменного тока.
Функциональное назначение
Усилительные блоки БУМ-8 предназначены для установки в системы управления исполнительными механизмами и устройствами, а также для коммутации электрических цепей оборудования, к которому подключаются активные и реактивные нагрузки. Благодаря использованию этих модулей можно выполнять коммутацию электродвигателей, обмоток реле, магнитных пускателей, сигнальных ламп и пр.
Особенности конструкции и использования
Блок БУМ-8 реализован в виде 2-сторонней платы печатного типа с расположенными на ней функциональными радиоэлементами.

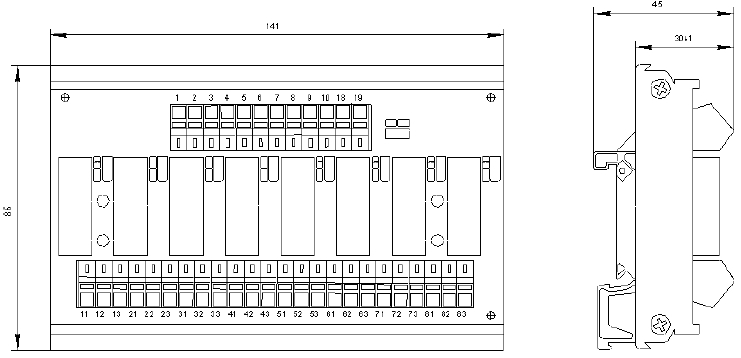

Схема габаритных размеров блока БУМ-8
Эта плата устанавливается на монтажную платформу, состоящую из несущего каркаса, 2-х торцевых стенок и 2-х опорных ножек, которые соединяются с платформой монтажными винтами. Сама платформа с помощью ножек фиксируется на стандартной DIN-рейке (35 мм) которая обеспечивает крепление устройства на вертикальной плоскости.

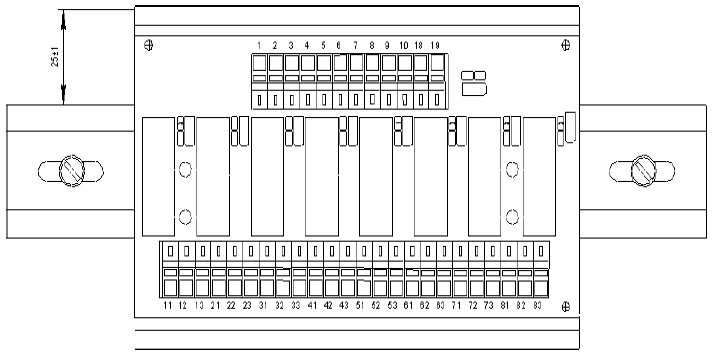

Схема крепления блока БУМ-8 на DIN-рейку
Функциональная плата блока владеет встроенными светодиодами, которые свидетельствуют о подаваемом на блок напряжении и о коммутации сигналов. Чтоб исключить возможное поражение электротоком над платой располагается специальная защитная панель.
Принципиальная схема блока БУМ-8 включает в свой состав 8 реле с 1 переключающим контактом, поддерживающим связывание постоянных и переменных токов. Обмотки релейных систем владеют общей точкой подключения к цепи +24 В или -24 В. Чтобы исключить негативное влияние ЭДС самоиндукции релейных систем при их коммутации, параллельно их обмоткам устанавливается диод. Наличие рабочего напряжения на плате индуцируется загоранием зеленого светодиода, а коммутация сигналов сигнализируется светодиодами красного цвета.
Блоки усиления могут выпускаться в двух модификациях – с релейными выходами БУМ-8Р или с электронными реле БУМ-8К.
Технические характеристики
|
Параметр/модификация: |
БУМ-8Р |
БУМ-8К |
|
Число независимых каналов коммутации: |
8 |
|
|
Вид коммутирующего реле: |
Электромеханическое с переключающими контактами |
Электронное с одним замыкающим контактом |
|
Интервалы изменения величины напряжения для входного дискретного сигнала: |
Включено: 18-30 В Отключено: 0-7 В |
|
|
Наибольшая сила тока на входе при номинальном показателе напряжения питания 24 В: |
0,02 А |
0,015 А |
|
Интервал величина коммутируемого напряжения постоянного тока: |
5-150 В |
0-60 В |
|
Диапазон показателей коммутируемого напряжения переменного тока: |
3-380 В |
0-60 В |
|
Диапазон величины нестабилизированного электропитания: |
19-30 В |
|
|
Максимальная сила потребляемого тока: |
160 мА |
120 мА |
|
Максимальная величина мощности коммутации переменного тока: |
2000 Вт |
60 Вт |
|
Наибольшее значение коммутируемой мощности постоянного тока: |
192 ВА |
120 ВА |
|
Показатели габаритов: |
8,6х14,1х4,5 см |
|
|
Максимальное значение веса: |
220 грамм |
|
Обозначение при заказе
Блок при заказе обозначается следующим образом: БУМ-8А-В, где:
- А – тип выходных дискретных сигналов:
- Р – релейный,
- К – электронное (немеханическое) реле.
- B – полярность:
- 1 – полярность входного сигнала -24 В, общий обмоток реле +24 В,
- 2 – полярность входного сигнала +24 В, общий обмоток реле -24 В.
