Блок управления ИНТЕРВАЛ 01
Интервал-01 относится к электронным устройствам, обеспечивающим возможность дистанционного управления тестомесильными машинами. Прибор этого типа выполнен в виде функционального модуля, с помощью которого оператор управления тестомесильными установками может формировать и передавать сигналы управления к соответствующему аппарату.
Конструкция и эксплуатация
Блоки Интервал 01 разработаны специально для управления тестомесильными машинами типа Л-4-ХТВ Э 3. С их помощью контролируется функционирование и задаются эксплуатационные режимы тестомесильных установок.
Модуль может использоваться на предприятиях, занимающихся производством хлебобулочных изделий, в пекарнях, кондитерских фабриках, а также объектах общественного питания и пр.
Блок управления Интервал 01 реализован в виде корпусного устройства, для которого предусматривается щитовой монтаж. Фиксирование в щитовом вырезе осуществляется с помощью специального монтажного крепления и винтовых фиксаторов. Для подключения блока используется коммутационный кабель, один конец которого включен в блок управления, а второй подсоединен к тестомесильной установке. Коммутационный разъем блока расположен на его задней панели. В качестве выходных рабочих устройств используются релейные механизмы, через которые и передаются сигналы управления на тестомес.
Функционирование модуля управления
Интервал-01 построен на базе программируемого микроконтроллера от компании Atmel – Attiny-2313-30SU. Контроллер отличатся высокой отказоустойчивостью, что способствует продолжительному сроку эксплуатации блока.
Работает как электронный таймер, на котором выбрана продолжительность работы тестомесильного аппарата. Программирование таймера осуществляется с помощью кнопок передней панели – о величине установленной временной вставки можно будет судить по цифровому индикатору. Запуск, остановка и управление траверсой месильного аппарата производится с помощью соответствующих клавиш на лицевой панели.
Технические характеристики
Число каналов, по которым происходит управление: |
1 |
Возможный интервал рабочих циклов: |
от 1 до 30 мин |
Дискретность выбора временного интервала: |
1 минута |
Величина используемого напряжения питания: |
36 В |
Значение тока управления: |
не больше 2 А |
Показатель потребляемой мощности: |
5 Вт |
Габаритные размеры: |
19.0х12.5х4.5 см |
Общий вес: |
300 грамм |
Интервал рабочих температур: |
от 00С до +500С |

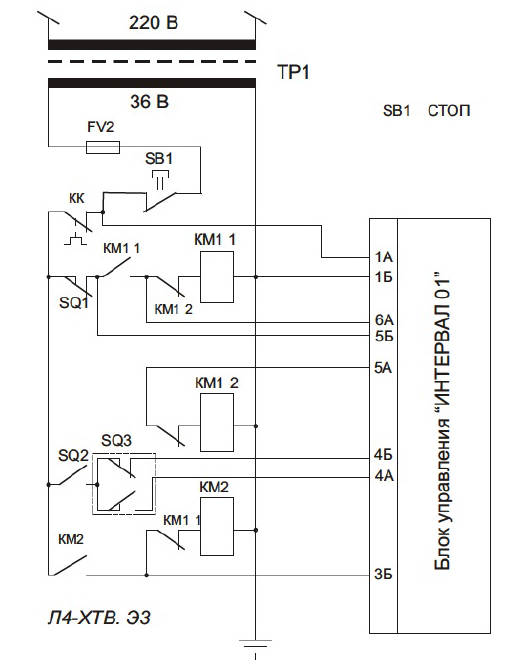

Схема подключения блока управления ИНТЕРВАЛ 01
Комплектация
- блок ИНТЕРВАЛ 01;
- технический паспорт;
- руководство по эксплуатации.
Гарантийное обслуживание
Если Вы недовольны качеством предоставляемых услуг или качеством товаров, то мы готовы в кратчайшие сроки разрешить любую проблему. Всё решается индивидуально!
Сроки гарантии на каждый прибор индивидуальны (от 2-х недель до 36 месяцев) и прописываются в соответствующей документации, которая идет в комплектации с товаром.
Гарантия перестает быть действительной в случаях:
- несоблюдения клиентом инструкции по эксплуатации, прилагаемой к изделию;
- наличия механических повреждений на изделии, а также следов воздействия химических веществ;
- отсутствия гарантийного талона на изделие у клиента.
