Блок управления ИНТЕРВАЛ-02

7 092
Артикул:
9528
  • Описание
  • Гарантии

Блоки управления «Интервал 02» относятся к устройствам, которые обеспечивают функционирование системы управления тестомесильных установок. С помощью этого прибора можно задавать функциональные режимы различных тестомесильных машин.

Конструкция и эксплуатация

Блоки «Интервал 02» устанавливают на тестомесильное оборудование, используемое в пищевой и кондитерской отрасли. Это могут быть хлебопекарни, кондитерские, рестораны и другие объекты общественного питания.

Модуль «Интервал 02» реализован в виде устройства щитового типа, для расположения которого используется специальный электрощиток с соответствующим вырезом. Фиксируется устройство с помощью специального крепления, а для подключения блока применяются коммутационные кабеля, по которым идет подача питания и управляющих сигналов к тестомесильному аппарату.

Блоки Интервал работают на основе высокопроизводительных процессоров ATTINY2313-20SU от известного бренда ATMEL. Использование этих процессорных узлов позволяет программировать блоки управления на соответствующие режимы работы.

Модули управления Интервал 02 являются программируемыми таймерами, с помощью которых осуществляют выбор продолжительности работы тестомесильного аппарата. Максимальный промежуток времени непрерывной работы тестомесильной установки может составлять 30 минут.

Управление и настройка модуля Интервал осуществляется с помощью функциональных клавиш, расположенных на лицевой панели. С их помощью выполняют включение/отключение блока, программирование временных интервалов и управление траверсой месильной установки. Функционирование блока контролируется по светодиодным индикаторам, расположенным возле функциональных кнопок.

В качестве устройств, обеспечивающих подключение и отключение подачи питания на тестомесильный агрегат, применяются релейные механизмы.

Рекомендации к монтажу прибора:

  • Отключить электропитание;
  • Установить блок в вырез щита;
  • Закрепить блок;
  • Подключить разъем.

Блоки "Интервал 02" рассчитаны на эксплуатацию во взрывобезопасных помещениях, в которых отсутствуют примеси агрессивных паров и газов, которые способны повредить электронные компоненты устройства. Граничное значение показателя относительной влажности не должно превышать 95%.

Технические характеристики

Количество каналов для выполнения функции управления:

2

Временной интервал одного рабочего цикла:

от 0 до 30 минут

Параметр дискретности установки временного интервала:

1 минута

Значение тока, используемого для управления при ~36 В:

не более 2 А

Величина номинального напряжения питания:

36 В ±10%

Показатель рабочей мощности устройства:

не больше 5 Вт

Диапазон рабочих температур:

00С….500С

Габаритные параметры блока:

19.0х12.5х7.5 см

Вес блока:

0,3 кг

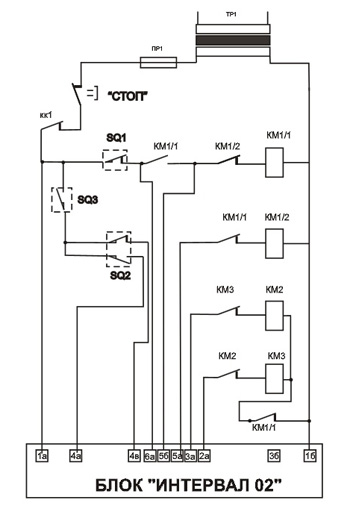

Схема подключения блока управления Интервал-02

Схема подключения блока управления Интервал-02

Гарантийное обслуживание

Если Вы недовольны качеством предоставляемых услуг или качеством товаров, то мы готовы в кратчайшие сроки разрешить любую проблему. Всё решается индивидуально!

Сроки гарантии на каждый прибор индивидуальны (от 2-х недель до 36 месяцев) и прописываются в соответствующей документации, которая идет в комплектации с товаром.

Гарантия перестает быть действительной в случаях:

  • несоблюдения клиентом инструкции по эксплуатации, прилагаемой к изделию;
  • наличия механических повреждений на изделии, а также следов воздействия химических веществ;
  • отсутствия гарантийного талона на изделие у клиента.
