Блок управления БРУ-420
* ориентировочная цена, требуется уточнение
Блок БРУ-420 служит для формирования установочных сигналов для выполнения процедур ручного управления исполнительными механизмами аналогового типа. Устройство может применяться в системах автоматизации и телемеханизации производственных процессов.
Область применения
Блок БРУ-420 представляет собой модуль, который устанавливается в системы контроля состояния и управления технологическими параметрами. Такие приборы широко применяются для управления температурными режимами, регулирования уровнями, перепадами давлений, состоянием запорных элементов гидро- и газомагистралей и др.
Особенности конструкции и функционирования
Модули БРУ-420 реализованы в пластмассовом корпусе, ручка регулятора которого выведена на переднюю панель. Для точной регулировки управляющими сигналами на панели блока нанесена шкала в пределах от 0 до 100% максимального значения регулировочного интервала. Ручка регулятора соединена с осью потенциометра, который вместе с другими радиоэлементами установлен на плате печатного типа.

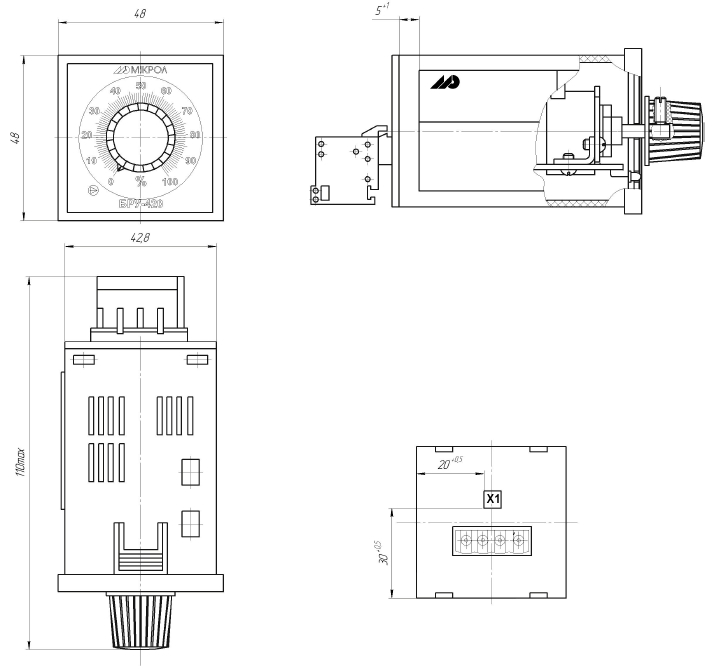

Схема габаритных и установочных размеров блока БРУ-420
Коммутация блока управления БРУ-420 с внешними цепями производится с помощью клеммных разъемов, расположенных на задней панели блока. На боковых стенках блока имеются специальные прорези, благодаря которым осуществляется доступ к регулировочным резисторам.

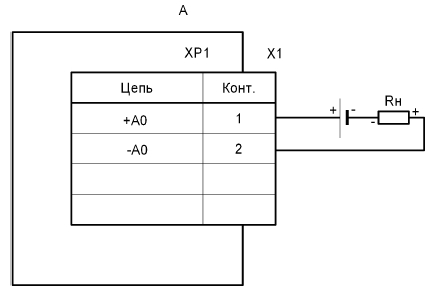

Электрическая схема подключения БРУ-420
где:
- А - блок ручного управления РУ-420;
- X1 - розетка 232-104/026-000;
- Rн - потребитель.
Функционированию блока управления БРУ-420 основано на использовании регулируемого делителя напряжения в виде потенциометра и системы усиления постоянного тока. С их помощью осуществляется вывод управляющего сигнала с требуемыми параметрами.
Технические характеристики
|
Число аналоговых выходов: |
1 |
|
Интервалы изменения значение аналогового сигнала на выходе при максимальном напряжении: |
4÷20 А |
|
Максимальная величина основной приведенной погрешности при формировании значений сигнала на выходе: |
0,02 |
|
Показатели разрешающей способности для шкалы задания выходного сигнала: |
0,02 |
|
Среднее значение питающего напряжения постоянного тока: |
24 В |
|
Максимальная сила тока потребления: |
0,025 А |
|
Показатели габаритов: |
4,8х4,8х11 см |
|
Максимальное значение веса: |
85 грамм |
Эксплуатационные условия
Блоки управления БРУ-420 выполнены в климатическом исполнении УХЛ и отвечают уровню защищенности от влаги и пыли IP30. Приборы этого типа должны эксплуатироваться во взрывобезопасной среде, температурный режим которой может меняться в пределах значений от -400С до +700С.
