Блок управления БРУ-10
Модуль ручного управления БРУ-10 представляет собой электронный блок, устанавливаемый в комплексных, а также в локальных системах автоматизации различных процессов на производстве. Он играет роль многофункционального узла для реализации ручного управления исполнительными устройствами и механизмами, которые поддерживают сигналы импульсного либо аналогового типа.
Особенности
БРУ-10 используется с целью контроля процессов коммутации цепей управления исполнительными узлами, индикации положений управляющих механизмов и режимов их работы. Также устройства этого типа могут применяться для измерения и последующей индикации технологического параметра физической величины (давление, уровень, расход, температура и пр.).

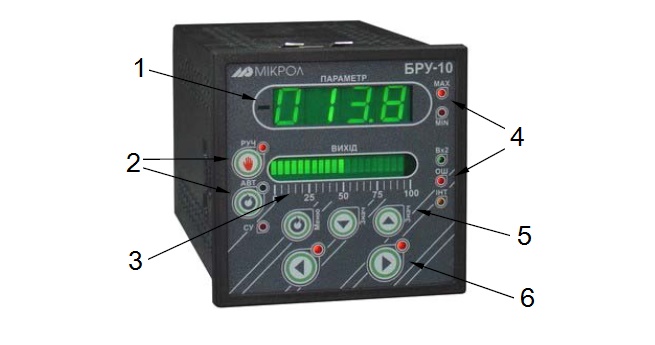

рис. 1 - Внешний вид передней панели блока ручного управления БРУ-10
На передней панели блока БРУ-10 находятся:
- дисплей «Параметр»;
- клавиши «ручной и автомат»;
- дисплей «Выход»;
- светодиодные индикаторы;
- клавиши программирования;
- клавиши управления.
Эффективное функционирование блока поддерживается благодаря высокотехнологичному RISC-микроконтроллеру, построенному по КМОП-технологии. Такие контроллеры отличаются широкими функциональными возможностями и низкими показателями энергопотребления.
Конструкция
Конструкционно устройство БРУ-10 выполнено в виде блочного устройства, которое состоит из прочного корпуса с передней и задней панелью. Задняя панель является коммутационной и владеет набором требуемых входных и выходных интерфейсов, а также разъемов для подачи питания. На лицевой панели располагаются элементы управления блоком, а также цифровой и линейный индикатор контролируемого параметра.

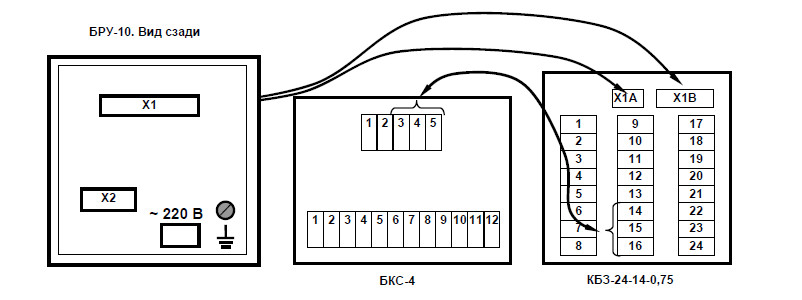

рис. 2 - Подключение клеммно-блочного соединителя КБЗ-24-14-0,75 к блоку ручного управления БРУ-10
В своей конструкции прибор владеет двумя измерительными каналами и двумя задатчиками для импульсного и аналогового сигнала. Для высокой точности измерений, измерительный, выходной канал и система питания гальванически развязаны.
Функционирование блока
Встроенный контроллер прибора позволяет выполнять широкий спектр функций, среди которых:
- сравнение полученных параметров с уставкой «Минимум» и «Максимум» с последующим запуском сигнализации при их отклонении от установленных величин;
- программная калибровка измерительного канала по эталонному образцу сигнала;
- выполнять фильтрацию входных сигналов;
- проводить масштабирование шкал контролируемых параметров;
- выполнять линеаризацию измеряемых величин;
- проводить извлечение корня из величины полученного сигнала.

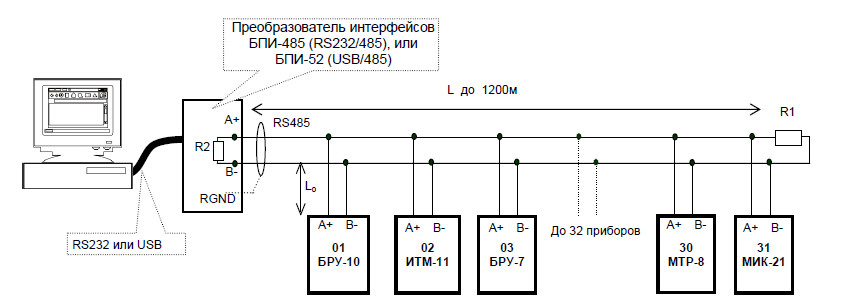

рис. 3 - Организация интерфейсной связи между компьютером и блоками или контролерами
Технические характеристики
Значение числа измерительных каналов: |
2 |
Количество уровней гальванической изоляции: |
3 – вход, выход, питание |
Продолжительность определения значений: |
0,25 сек |
Показатели сигнала на входе: |
0÷5 мА (0,4 кОм); 0÷20; 4÷20 мА (0,1 кОм); 0÷10 В (50 кОм) |
Характеристики аналоговых выходных сигналов: |
0÷5 мА (2 кОм); 0(4)÷20 мА (0,5 кОм); 0÷10 В (от 2 кОм) |
Наибольшая величина погрешности формирования сигнала задания: |
0,001 |
Величина коммутационной способности релейных контактов с магнитоблокировкой: |
|
Наибольшие значения для постоянного тока: |
30 В; 250 мА |
Наибольшие значения для переменного тока: |
220 В; 100 мА |
Величина напряжения питания при частоте 50 Гц: |
220 В |
Максимальная мощность потребления: |
6 ВА |
Показатели корпуса (исполнение, габариты, крепления, защита): |
Щитовое; 9,6х9,6х18,5 см; DIN43700; IP30 |
Показатель величины монтажной глубины: |
24 см |
Максимальный вес блока: |
1100 грамм |

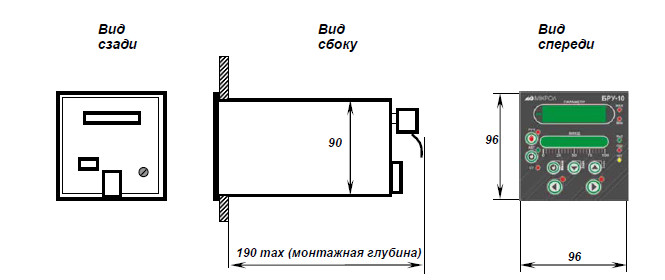

рис. 4 - Габаритные размеры БРУ-10
