Блок управления БРУ-105

Модули ручного управления БРУ-105 относятся к устройствам регулирования ручного типа, которые используются в локальных или комплексных системах автоматизации процессов на производствах. Эти приборы играют роль ручного инструмента по управлению исполнительными механизмами и устройствами импульсного типа. Также блоки могут применяться в качестве задатчиков импульсных сигналов с цифровой индикацией на встроенном табло.

Функциональное предназначение

Модуль ручного управления серии БРУ-105 позволяет поддерживать переключение электроцепей, обеспечивающих управление исполнительными системами. Также с его помощью осуществляется индикация производимых работ, замер и индикация значения одной контролируемой величины.

Использование блока

В процессе эксплуатации блока БРУ-105 его можно применять как систему ручного управления подключенными импульсными исполнительными устройствами. Процесс управления может сопровождаться индикацией используемых режимов.

Блоки предложенной серии поддерживают подключение к токовым датчикам, с которых получают сигнал, позволяющий контролировать по одному каналу физическую величину. Это может быть температура среды, расход, давление или уровень. Текущее значение контролируемого параметра будет отображаться на встроенном цифровом индикаторе.

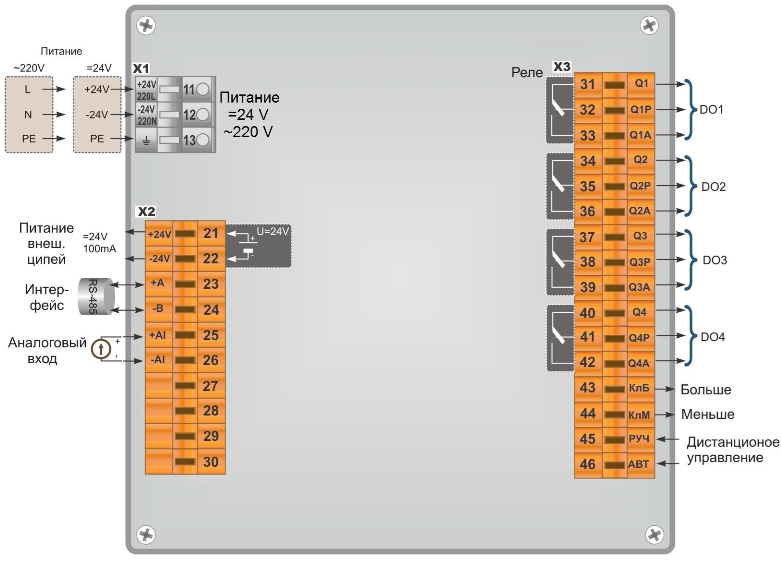

Схема подключения к устройству управления БРУ-105

Процесс функционирования блока БРУ-105 сопровождается поддержкой режима технологической сигнализации. Она позволит предупредить о приближении к опасной зоне, аварийной ситуации или выходе контролируемого параметра за установленный граничный интервал.

Тип конструкции

Блоки БРУ-105 построены по блочному типу и включают в свой состав:

• ударозащитный пластиковый корпус;
• функциональную переднею панель, выполняющую роль системы индикации и ввода настроечных параметров;
• заднюю коммутационную панель, имеющую разъемы для подключения к сети и к измерительному датчику и исполнительным устройствам.

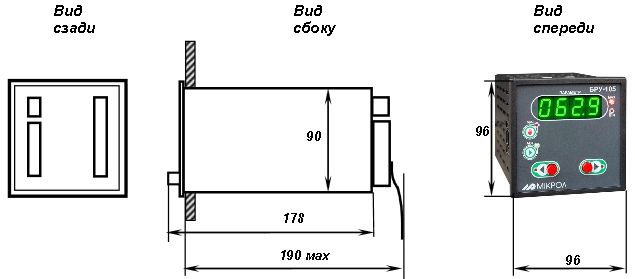

Схема габаритных размеров блока БРУ-105

Успешно контролировать работу блока управления позволяет современный микропроцессорный контроллер, построенный по RISC архитектуре.

Технические характеристики

Обозначение при заказе

Код модели блока для заказа: БРУ-105 – A – U– L где:

• БРУ-105 - блок ручного управления;
• A - код аналогового входа (AI);
• U – напряжение питания блока 220 В или 24 В;
• L – исполнение передней панели (обозначение кнопок, индикаторов и дисплеев):
  • UA - украинское;
  • EN - английское.
