Блок управления БиВ-11
Блок управления БиВ-11 служит для контроля и управления различными автоматизированными системами смазки. Блоки этого типа устанавливаются в централизованные смазочные системы, укомплектованные электрическими приводами, с помощью которых смазка под давлением подается в рабочую зону.
Функционирование и конструкция
Блоки БиВ-11 позволяют осуществлять автоматическое управление и непрерывный контроль функционирования централизованных смазочных систем. Этот блок позволяет управлять процессом форсированной подачи смазки к трущимся деталям. Выполняется это посредством выполнения цикла прокачки смазочной системы. Количество прокачек цикла может регулироваться временным интервалом или по количеству импульсов (ходов механизма прокачки).
Блок управления БиВ-11 выполнен в виде корпусного устройства (1, 2), в нижней части которого расположен коммутационный штуцер (5) для подключения прибора к системе смазки и гайка (6). Все элементы управления работой этого устройства располагаются на его передней панели. Тут есть два переключателя (4, 5) для выбора временной или импульсной уставки, кнопка включения прибора (7) и четыре светодиодные индикаторы (8), указывающие на режимы работы блока.

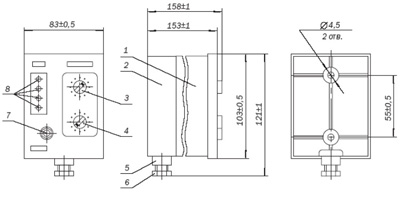

Схема и габаритные размеры блока БИВ-11
Условия эксплуатации и обозначение
Блоки этого типа имеют два климатических исполнения – для умеренного климата (УХЛ4) и для тропических условий (О4.1).
Блоки БиВ рассчитаны для использования в закрытых помещениях, температура которых может меняться в пределах от +10С до +550С, а показатель приведенной влажности не должен превышать граничный предел 80% при Т=+250С.
Пример условного обозначения блока управления на номинальное напряжение 24 В переменного тока, частотой 50, 60 Гц, и предназначенного для стран с умеренным климатом:
- Блок управления БиВ-11 УХЛ4, 24V, 50, 60Нz ТУ2.053.022 5228.009-91.
то же, для стран с тропическим климатом:
- Блок управления БиВ-11 О4.1, 24V, 50, 60Нz ТУ2.053.022 5228.009-91.
Технические характеристики
Тип используемого тока питания, частота: |
переменный, 50 Гц |
Величина питающего напряжения: |
24 В |
Поддерживаемый режим работы и тип управления: |
продолжительный, автоматическое |
Число возможных перекачек при использовании режима многократной прокачки: |
1; 2; от 4 до 32 |
Временной интервал ограничение работы насоса: |
не больше 32 сек |
Интервалы регулировки смазочных циклов: -временной диапазон: -число ходов: |
от 1 до 2048 сек от 1 до 2048 имп. |
Временной диапазон выдержки смазочной системы под рабочим давлением: |
не больше 16 сек |
Величина потребляемой мощности: |
4 Вт |
Значение коммутируемого тока: |
0,3 А |
Степень защищенности: |
IP 54 |
Вес устройства: |
0,5 кг |
Схема подключения
