Блок PSA-03Ex
Блок PSA-03Ex служит для поддержки требуемого уровня искробезопасности сигнальных и питающих электроцепей, используемых для подключения датчиков измерения температуры, давления, вибраций. Также модуль может применяться и с другими устройствами, поддерживающими прием унифицированных токовых сигналов 0/4..20 мА, а также с приборами, обеспечивающими передачу цифровых сигналов по интерфейсу RS-485 к оборудованию, расположенному во взрывоопасной зоне.
Дополнительно искрозащитные модули PSA-03Ex могут применяться для подачи питающего напряжении +9 В к двум датчикам с выходами типа "Namur" или дискретным выходом типа сухого контакта.
Блоки PSA-03Ex владеют входной искробезопасной электрической цепью, отвечающей уровню "IB" и владеют маркировкой взрывозащиты Ex ibIIB X. Их расположение должно быть вне взрывоопасной зоны.
Принцип функционирования
Требуемый уровень искробезопасности входных электроцепей поддерживается за счет ограничения величины напряжения и тока до безопасного значения. Такое ограничение осуществляется при воздействии на искробезопасную цепь модуля аварийного напряжения величиной 250 В или возникновении короткого замыкания в искробезопасной цепи.

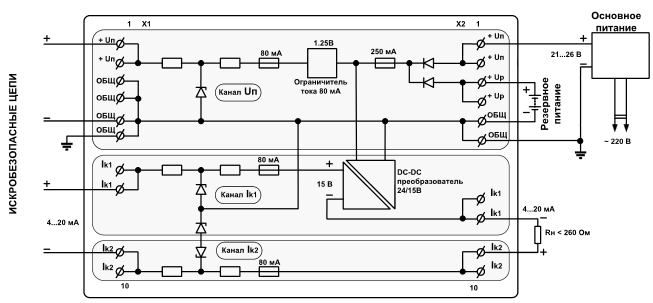

рис.1 - Функциональная схема PSA-03Ex.01

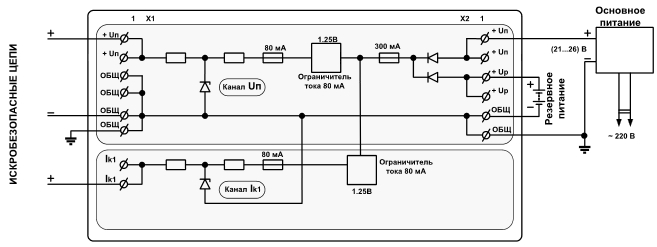

рис.2 - Функциональная схема PSA-03Ex.02

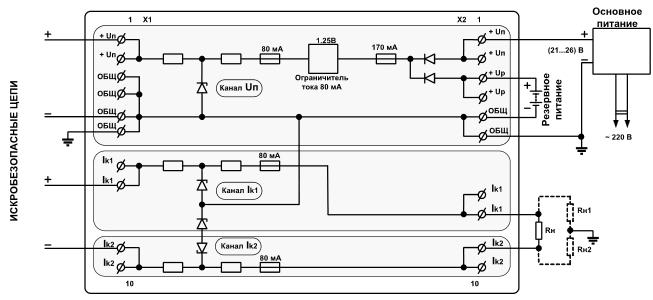

рис.3 - Функциональная схема PSA-03Ex.03

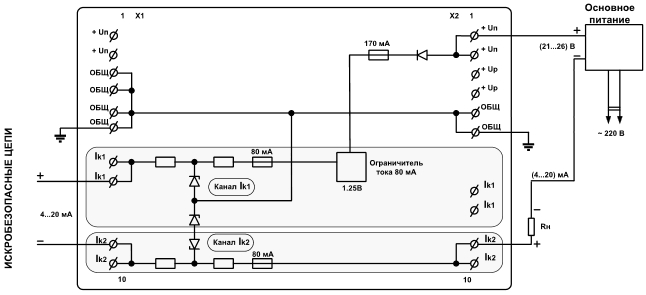

рис.4 - Функциональная схема PSA-03Ex.04
Модификации
- PSA-03Ex.01;
- PSA-03Ex.02;
- PSA-03Ex.03;
- PSA-03Ex.04.
Использование и конструкционные особенности
Блоки искрозащиты представляют собой разделительное звено, включаемое в промежутке между искроопасной и искробезопасной цепью, обеспечивая требуемый уровень искрозащиты связанного с цепями электрооборудования.
Искрозащитные блоки PSA-03Ex реализованы в пластиковом корпусе, состоящим из основания и крышки, соединяемых между собой с помощью защелки. Внутри такого корпуса устанавливается функциональная плата, имеющая набор соответствующих разъемных клеммников, с помощью которых подключаются внешние проводники. На плате устанавливаются клемники с разным количеством контактов и с применением специальных заглушек. Такое решение позволяет исключить случаи ошибки в подключении искроопасных и искробезопасных цепей.
Для крепления блока PSA-03Ex в рабочей области используется DIN-рейка либо же его монтаж производится на стену.

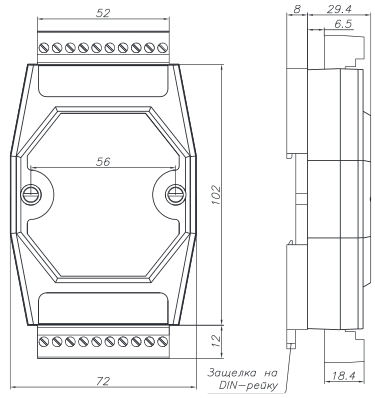

рис.5 - Схема габаритных размеров блока PSA-03Ex
Технические характеристики
|
Параметр |
Значение параметра |
|
Напряжение питания блоков искрозащиты от внешнего источника постоянного тока |
+10…+30 В |
|
Напряжение питания дискретных выходов «открытый коллектор» от внешнего источника постоянного тока |
+10…+30 В |
|
Максимальный уровень тока нагрузкой |
1 А |
|
При напряжении для каждого выхода |
24 В |
|
Рабочий уровень температур |
-10…+60°С |
|
Относительной влажности |
45…80% |
|
Блоками сохраняются характеристики при влиянии полей постоянного тока и переменного тока: |
|
|
50 Гц |
|
до 400 А/м |
|
Блоки сохраняют виброустойчивость и вибростойкость при влиянии синусоидальной вибрации: |
|
|
10...55 Гц |
|
до 0,15 мм |
|
Уровень защиты блоков |
IP20 |
|
Средняя наработка на отказ при техническом обслуживании в соответствии с техническим описанием |
30000 ч |
|
Средний период времени для восстановления работоспособного состояния блока |
6 ч |
|
Средний срок эксплуатации блоков |
12 лет |
