Блок включения БФВ-МК являются блоками форсированных включений, которые разработаны с целью управления электромагнитными приводами контакторов вакуумного типа КМ-17Р. Блоки этой серии могут заменять производимые ранее устройства БФВ.
Функциональное предназначение
Блоки БФВ-МК реализуют следующие три функции:
- обеспечение процесса форсированного включения контакторной системы;
- переход рабочих катушек контакторов в рабочий режим удержания (производится в автоматическом режиме);
- обеспечивается стабилизация величины тока, проходящего через рабочую катушку, которая находится в режиме удержания.

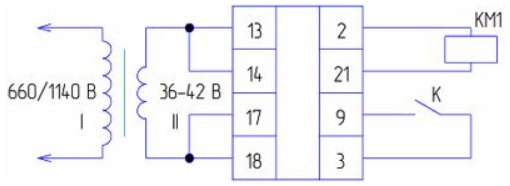

Схема подключения блока БФВ-МК
Конструкционные особенности
По своей конструкции блок БФВ-МК представляет пластиковый корпус, внутри которого размещена печатная плата с рабочими элементами. К плате прикреплена коммутационная вилка, с помощью которой блок подключается к электрической цепи. Чтобы исключить ошибочную установку блока на его основании есть специальный ключ. После установки блока на рабочем месте он фиксируется с помощью винта.

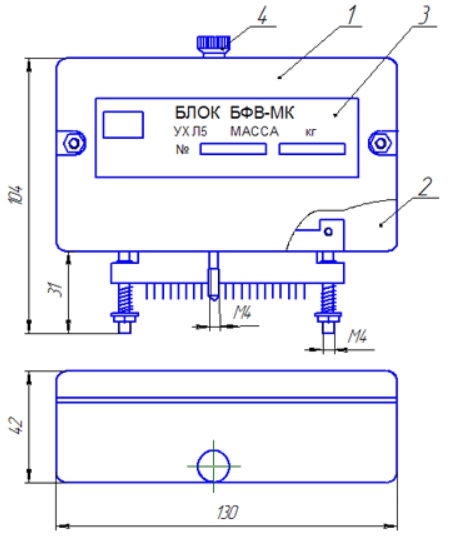

Схема габаритных размеров устройства БФВ-МК
где:
- корпус;
- плата с элементами;
- наклейка;
- винт.
Функционирование блока
При поступлении на рабочую катушку блока БФВ-МК напряжения микроконтроллером производится выполнение алгоритма, состоящего из следующих функций:
- включения реле;
- запуск процесса форсированного включения;
- переход на режим удержания и поддержка на катушке требуемого напряжения.
При изменениях величины напряжения питания, контроллер будет выполнять корректировку работы симистора с целью обеспечения постоянного удерживающего напряжения на рабочей катушке.
При снятии напряжения питания микроконтроллер прекратит управлять симистором. В этот момент произойдет отключение исполнительного реле, которое разорвет цепь питания нагрузки.
Технические характеристики
|
Показатель номинального напряжения, требуемого для питания: |
~36 В |
|
Предельно допускаемые токовые нагрузки: |
|
|
-для форсированного режима: |
не больше 12,0 А |
|
-для режима удержания: |
не больше 1,5 А |
|
Величина потребляемой устройством мощности: |
3,0 Вт |
|
Габаритные параметры: |
13,0х9,0х4,2 см |
|
Масса: |
0,2 кг |
Условия эксплуатации
Устройства БФВ-МК реализуются в конструкции, которая отличается защищенностью от влаго- и пылепроникновения на уровне IР30. Температура среды, в которой функционирует блок, может меняться в пределах значений от -100С до +600С. Показатель относительной влажности воздуха может составить 100% при температуре +350С.
Комплектация
В комплект поставки входит:
- блок БФВМК, шт. 1;
- гнездо соединителя, шт. 1;
- руководство по эксплуатации, экз. 1.
Обозначение при заказе
Пример записи обозначения аппаратов защиты при заказе:
- " Блок форсированного включения типа БФВ-МК ".
