Блок преобразования БПО-31 представляет собой систему преобразования величин изменений сопротивления резистивного датчика в унифицированные сигналы в трех токовых диапазонах и одном напряжения. К модулю могут подаваться сигналы от реохордов, термопреобразователей и др. устройств подобного рода, подключенных по 3-проводной схеме.
Область применения
Преобразователи БПО-31 используются в системах управления и регулирования технологическими процессами разных отраслей. Модули применяются совместно с оборудованием энергетических, машиностроительных, металлургических предприятий. Также блоки успешно используются в составе измерительно-вычислительных комплексов исследовательских лабораторий.
Особенности конструкции и использования
Конструктивно блок БПО-31 реализован в виде литого ударостойкого пластикового корпуса. На его задней панели расположены монтажные захваты, с помощью которых блок крепится к стандартной DIN-рейке (35мм). Внутри корпуса блока БПО-31 расположена функциональная преобразовательная плата печатного типа. На плате имеется блок перемычек, с помощью которых выполняется выбор входного импульса, который может подаваться от термопреобразователей, преобразователей сопротивлений, потенциометрических датчиков.

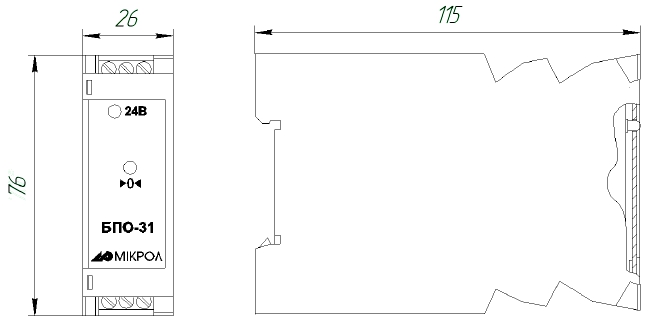

Схема габаритных размеров блока БПО-31
Для питания блока БПО-31 используется постоянное напряжение величиной 24 В. Входящий ток подается на диодный выпрямитель, с которого поступает к импульсному преобразователю, обеспечивающему формирование питающего напряжения с требуемыми параметрами.

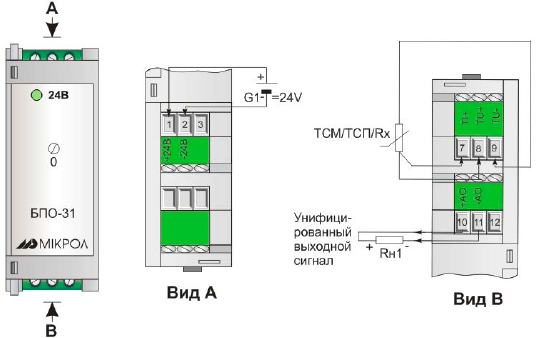

Схема электрических подключений БПО-31
Технические характеристики
|
Число каналов: |
1 |
|
Показатели гальванической изоляции: |
Гальваническая развязка; 3 уровня – уход, выход, питание |
|
Вид подключения датчика: |
3-трехпроводный |
|
Параметр компенсации нелинейности: |
Платиновые термопреобразователи сопротивлений |
|
Интервал сопротивлений тока сигнала на входе: |
0÷1,5 кОм |
|
Диапазон изменений значений сопротивлений сигнала на входе: |
0÷0,2 кОм |
|
Значения сопротивлений для интервалов силы тока сигнала на входе: |
|
|
0÷5 мА: |
2000 Ом |
|
0÷20 мА: |
500 Ом |
|
4÷20 мА: |
500 Ом |
|
Показатель величины погрешности преобразования параметров: |
0,25 % |
|
Величина диапазона нестабилизированного напряжения питания: |
9÷36 В |
|
Предельноезначение потребляемого тока: |
0,11 А |
|
Показатели габаритов: |
7,6х2,6х11,5 см |
|
Тип защиты: |
IP30 |
|
Максимальный вес: |
130 грамм |
Обозначение при заказе
Блок обозначается следующим образом: БПО-31-D-C-W-N-K-T, где:
- D – тип датчика термопреобразователя сопротивления (указать: ТСМ, ТСП, Rx – для резистивных датчиков);
- С – условное обозначение номинальной статической характеристики преобразования (например: 50М, 100М, 50П, 100П, 21 гр., 23 гр., R – для резистивных датчиков);
- W – номинальное значение отношения W100 (1,428 и 1,426 для ТСМ, 1,391 и 1,385 для ТСП, WR – для резистивных датчиков);
- N – начальное значение измеряемой температуры: в градусах Цельсия или в Ом - ах;
- К – конечное значение измеряемой температуры: в градусах Цельсия или в Ом - ах;
- Т – код выходного сигнала:
- 1 - унифицированный от 0 мА до 5 мА,
- 2 - унифицированный от 0 мА до 20 мА,
- 3 - унифицированный от 4 мА до 20 мА,
- 4 - унифицированный от 0 В до 10 В.
